Gree Versati IV Split GRS-CQ10Pd/NhH3-M
Инверторный тепловой насос воздух–вода с настенным гидромодулем для отопления, активного охлаждения и приготовления горячей воды. Конфигурация GRS-CQ10Pd/NhH3-M имеет трехфазное питание 400 В и рассчитана на системы с теплым полом, фанкойлами и низко-/среднетемпературными радиаторами.
Модель GRS-CQ10Pd/NhH3-M объединяет наружный инверторный блок и настенный гидромодуль. При такой split-компоновке водяной контур находится внутри здания, а между блоками циркулирует хладагент. Это практичная основа круглогодичной климатической системы, в которой одно оборудование отвечает за отопление, охлаждение и нагрев воды для бытовых нужд.
Практический ориентир для среднего частного дома, таунхауса или офиса: около 100 м² при удельной тепловой нагрузке 100 Вт/м². Окончательный подбор выполняют только по расчету теплопотерь здания.
Ключевые характеристики модели
| Теплопроизводительность, теплый пол | 10,2 кВт |
|---|---|
| Холодопроизводительность, теплый пол | 10,2 кВт |
| COP / EER для теплого пола | 5 / 5,49 |
| Потребление на нагрев / охлаждение | 2,04 / 2,06 кВт |
| Номинальный / минимальный расход воды | 1,72 / 0,75 м³/ч |
| Электропитание | 400 В, 3 фазы, 50 Гц |
| Наружный блок | 993×960×385; 90 кг |
| Внутренний блок | 429×935×268; 51 кг |
| Звуковое давление, нагрев / охлаждение | 53,1 / 55 дБ(А) |
Основные функции и режимы работы
Рабочие режимы
- Отопление. Номинальная теплопроизводительность для теплого пола — 10,2 кВт, работа при температуре наружного воздуха от -30 до +35 °C.
- Активное охлаждение. Холодопроизводительность — 10,2 кВт; режим подходит для фанкойлов или другого контура, рассчитанного на охлажденную воду.
- Горячее водоснабжение. Поддерживается работа с внешним бойлером косвенного нагрева и температурой воды 40...80 °C.
- Автоматический режим. Контроллер согласует работу компрессора, циркуляционного контура и резервного нагревателя в соответствии с настройками системы.
Управление и интеграция
Сенсорный контроллер, Wi-Fi, погодозависимое управление, Modbus RTU, комнатный датчик и каскад до 4 блоков. Встроенный резервный электронагреватель — 6 кВт.
Функции и опции
Энергоэффективность и комфорт
Графики номинальных показателей
Нагрев — теплый пол
Охлаждение — теплый пол
COP — теплый пол
EER — теплый пол
Что показывает технический анализ
- При COP 5 в расчетной точке теплого пола модель передает примерно 5 единицы тепла на одну единицу потребленной электроэнергии.
- Двухроторный низкотемпературный компрессор Panasonic с EVI поддерживает работу на отопление при наружной температуре от -30 до +35 °C.
- Температура теплоносителя в режиме отопления — 20...65 °C, в режиме ГВС — 40...80 °C; фактически доступная мощность зависит от температуры воздуха и воды.
- Хладагент R32 (GWP 675), класс A+++ для низкотемпературного контура и A++ для подачи 55 °C.
Автоматика и интеграция
- погодозависимое управление по температуре наружного воздуха;
- дистанционное управление через Wi-Fi;
- интерфейс Modbus RTU для диспетчеризации;
- каскадное подключение до 4 тепловых насосов;
- встроенный резервный электронагреватель 6 кВт;
- поддержка комнатного датчика, бойлера ГВС и функции «Антилегионелла».
Для каких систем подходит
- водяной теплый пол — наиболее высокие номинальные COP и EER;
- фанкойлы — отопление и активное охлаждение;
- радиаторный контур — при корректном подборе температурного графика;
- бойлер косвенного нагрева для ГВС, солнечный коллектор или другой внешний теплогенератор.
Технологические особенности
- инверторное регулирование изменяет производительность без постоянных пусков и остановок компрессора;
- двухроторный низкотемпературный компрессор Panasonic с EVI рассчитан на работу в мороз;
- хладагент R32: заводская заправка 1,75 кг, GWP 675;
- гидравлический контур рассчитан на номинальный расход 1,72 м³/ч и минимальный 0,75 м³/ч;
- для подключения используются жидкостная линия 3/8 (9.52 мм) и газовая линия 5/8 (16 мм);
- split-архитектура позволяет разместить гидравлические компоненты и управление внутри здания.
Рабочие диапазоны и инженерные правила из каталога
Температура наружного воздуха
Отопление-30...+35 °C
Охлаждение-15...+48 °C
ГВС-30...+45 °C
Температура воды в контуре
Отопление20...+65 °C
Охлаждение5...+25 °C
ГВС40...+80 °C
Верхняя температура подачи зависит от наружной температуры. При температуре воздуха до -10 °C система может готовить теплоноситель до +60 °C; окончательный температурный график проверяют по рабочим кривым.
Принципиальная схема подключения
| Наружный блок | → | Хладагент R32 | → | Настенный гидромодуль | → | Распределительный контур |
| Теплый пол / фанкойлы / бойлер ГВС | ||||||
Гидромодуль передает тепло водяному контуру, а трехходовой вентиль переключает приоритет между отоплением/охлаждением и бойлером ГВС. Для режима охлаждения теплого пола каталог требует двухходовой клапан, предотвращающий выпадение конденсата.
Для стабильного размораживания в системе всегда должно быть доступно не менее 80-100 л теплоносителя для этой мощности. Значение рассчитано по правилу каталога: 8-10 л/кВт для моделей 4-10 кВт.
Гидравлический модуль и расход воды
Встроенные компоненты:
- автоматический воздухоотводчик
- предохранительный клапан
- инверторный насос Wilo класса A
- реле протока
- трехходовой вентиль
- электронагреватель 3+3 кВт
- пластинчатый теплообменник
- расширительный бак 10 л
- манометр
- блок управления
Подающий и обратный трубопровод подключаются резьбой 1″ наружная BSP. Рабочее давление воды - 0,05...0,25 МПа (0,5...2,5 бар).
Для GRS-CQ10Pd/NhH3-M номинальный расход составляет 1,72 м³/ч, минимальный - 0,75 м³/ч. Разница около 56% показывает диапазон регулирования; фактическую рабочую точку насоса определяют по сопротивлению системы. Каталог приводит отдельную кривую доступного напора для группы 10-16 кВт до ориентировочной границы расхода 3 м³/ч.
Минимальный расход
Номинальный расход
Правила холодильной трассы
| Стандартная длина | 5 м |
|---|---|
| Максимальная длина | 30 м |
| Максимальный перепад высоты | 15 м |
| Дозаправка после 10 м | 50 г R32 на каждый дополнительный метр |
| Газовая / жидкостная линия | 5/8 (16 мм) / 3/8 (9.52 мм) |
- дозаправка не требуется, если трасса короче 10 м;
- если наружный блок расположен выше внутреннего, маслоподъемную петлю устанавливают через каждые 5-7 м;
- каждый изгиб 90° ориентировочно приравнивают к 0,5 м длины трубы;
- монтаж, вакуумирование, проверку герметичности и дозаправку выполняет сертифицированный специалист.
Монтажные расстояния и габариты
По схеме каталога для наружного блока необходимы минимальные расстояния: A >2000 мм, B1 >1000 мм, B2 >200 мм, C >400 мм, H1 >500 мм, H2 >200 мм, D >200 мм, E >500 мм. Ориентацию кодов сверяют с монтажной схемой; нельзя перекрывать забор и выброс воздуха.

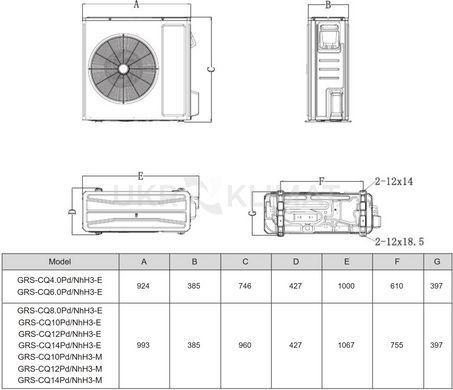

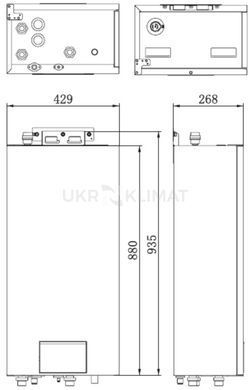

Габариты наружного блока 993×960×385, внутреннего - 429×935×268. Для сервиса нужно оставить свободный доступ к электронике, вентилям, фильтру и насосу.
Защита от замерзания и подготовка к сезону
Каталог рекомендует гликолевый раствор, если водяной контур может оказаться при отрицательной температуре. Концентрация указана по массе; точный состав согласуют с производителем теплоносителя и проектировщиком.
| Массовая концентрация гликоля | Температура замерзания |
|---|---|
| 19,8% | -10 °C |
| 27,4% | -15 °C |
| 35% | -21 °C |
| 38,8% | -26 °C |
| 42,6% | -29 °C |
| 46,4% | -33 °C |
- проверить, не перекрыты ли воздушные отверстия наружного блока и циркуляция теплоносителя;
- проверить надежность защитного заземления;
- после длительного простоя подать питание за 8 часов до запуска для предварительного прогрева компрессора;
- утеплить наружные участки труб и проверить концентрацию антифриза;
- убедиться в исправности предохранительного клапана, воздухоотводчика, фильтра и достаточном давлении системы.
Схемы являются принципиальными. Окончательная гидравлика, электропитание, автоматика, защита от конденсата и замерзания должны соответствовать проекту и действующим нормам.
Комплектация
Проводной сенсорный контроллер; комнатный датчик 9,9 м; дополнительный датчик подачи 5,5 м; датчик бака ГВС 20 м; межблочный кабель связи 9 м; кабель контроллера 7,9 м; сетчатый фильтр теплоносителя.
Популярные вопросы
На какую площадь ориентировочно рассчитана модель GRS-CQ10Pd/NhH3-M?
Предварительный ориентир — около 100 м² при нагрузке 100 Вт/м². Для реального объекта нужен расчет теплопотерь с учетом утепления, остекления, вентиляции и расчетной температуры региона.
Работает ли тепловой насос в сильный мороз?
Каталогом заявлен режим отопления при наружной температуре до -30 °C. В мороз доступная мощность и COP снижаются, поэтому проектировщик проверяет бивалентную точку и необходимость резервного нагрева.
Чем эта конфигурация питания отличается от других?
GRS-CQ10Pd/NhH3-M использует трехфазное питание 400 В. Это нужно учесть при подборе автомата защиты, кабеля и разрешенной мощности ввода.
Можно ли подключить бойлер горячей воды?
Да, система поддерживает внешний бойлер косвенного нагрева, датчик бака и функцию термической дезинфекции. Объем бойлера и теплообменник подбираются отдельно.
Подходит ли модель для радиаторов?
Да, если радиаторы обеспечивают требуемую теплоотдачу при низко- или среднетемпературном графике. Чем ниже температура подачи, тем выше сезонная эффективность теплового насоса.
Видеообзор Gree Versati IV
Gree Versati IV Split GRS-CQ10Pd/NhH3-M следует выбирать после теплотехнического и гидравлического расчета. Для этой конфигурации ключевыми параметрами являются 10,2 кВт тепловой мощности, COP 5, трехфазное питание 400 В и совместимость с запроектированными контурами.
Номинальные значения каталога приведены для стандартных испытательных условий: нагрев A7/W30-35, охлаждение A35/W23-18. Подбор оборудования и гидравлики должен выполнять проектировщик.
