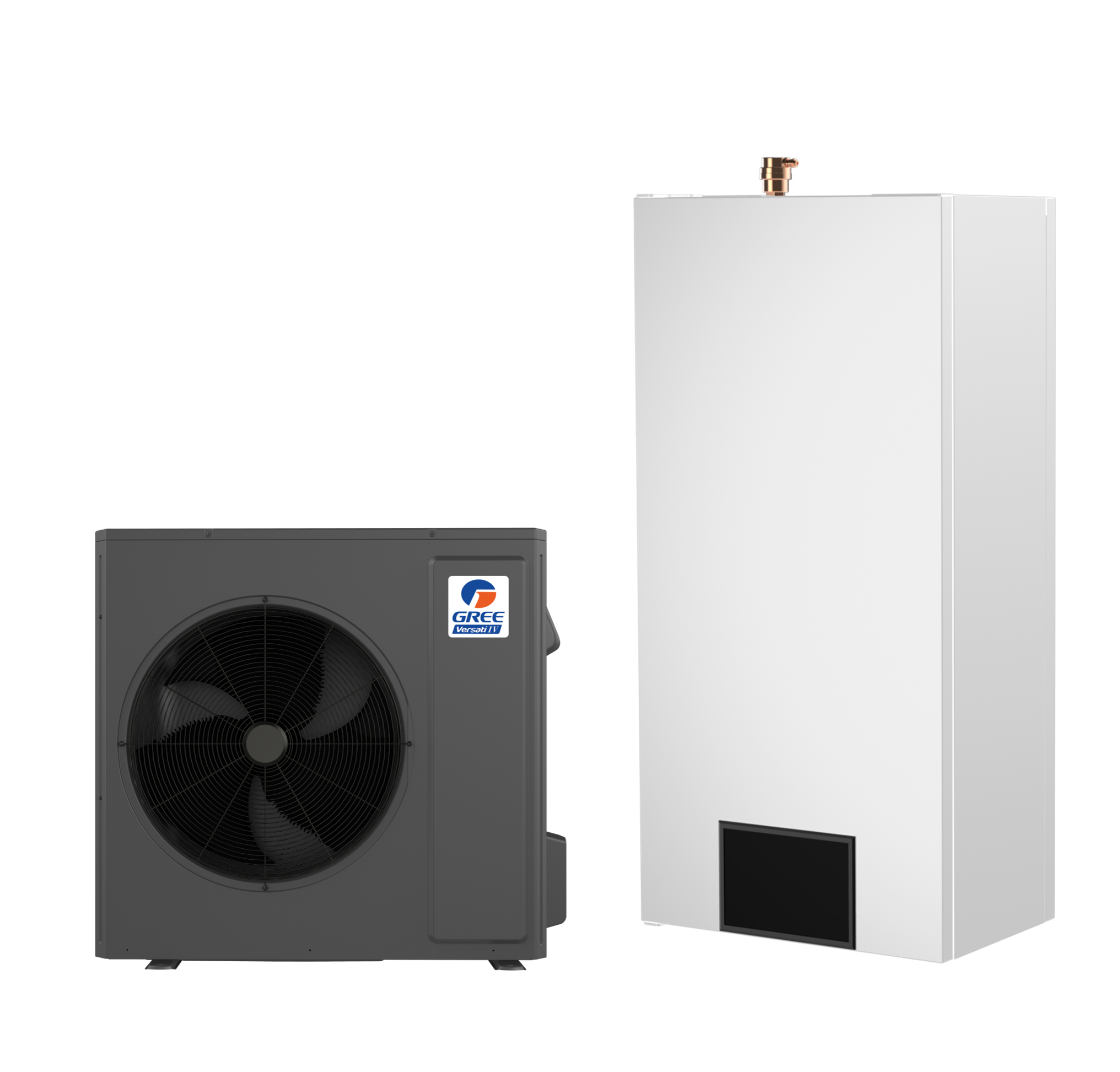

Gree Versati IV Split GRS-CQ6.0Pd/NhH3-E

Инверторный тепловой насос воздух–вода с настенным гидромодулем для отопления, активного охлаждения и приготовления горячей воды. Конфигурация GRS-CQ6.0Pd/NhH3-E имеет однофазное питание 230 В и рассчитана на системы с теплым полом, фанкойлами и низко-/среднетемпературными радиаторами.

Модель GRS-CQ6.0Pd/NhH3-E объединяет наружный инверторный блок и настенный гидромодуль. При такой split-компоновке водяной контур находится внутри здания, а между блоками циркулирует хладагент. Это практичная основа круглогодичной климатической системы, в которой одно оборудование отвечает за отопление, охлаждение и нагрев воды для бытовых нужд.

Ключевые характеристики модели

Основные функции и режимы работы

Рабочие режимы

1. Отопление. Номинальная теплопроизводительность для теплого пола — 6,2 кВт, работа при температуре наружного воздуха от -30 до +35 °C.
2. Активное охлаждение. Холодопроизводительность — 6,5 кВт; режим подходит для фанкойлов или другого контура, рассчитанного на охлажденную воду.
3. Горячее водоснабжение. Поддерживается работа с внешним бойлером косвенного нагрева и температурой воды 40...80 °C.
4. Автоматический режим. Контроллер согласует работу компрессора, циркуляционного контура и резервного нагревателя в соответствии с настройками системы.

Управление и интеграция

Сенсорный контроллер, Wi-Fi, погодозависимое управление, Modbus RTU, комнатный датчик и каскад до 4 блоков. Встроенный резервный электронагреватель — 3 кВт.

Функции и опции

Энергоэффективность и комфорт

Графики номинальных показателей

Что показывает технический анализ

• При COP 5,25 в расчетной точке теплого пола модель передает примерно 5,25 единицы тепла на одну единицу потребленной электроэнергии.
• Двухроторный низкотемпературный компрессор Panasonic с EVI поддерживает работу на отопление при наружной температуре от -30 до +35 °C.
• Температура теплоносителя в режиме отопления — 20...65 °C, в режиме ГВС — 40...80 °C; фактически доступная мощность зависит от температуры воздуха и воды.
• Хладагент R32 (GWP 675), класс A+++ для низкотемпературного контура и A++ для подачи 55 °C.

Автоматика и интеграция

• погодозависимое управление по температуре наружного воздуха;
• дистанционное управление через Wi-Fi;
• интерфейс Modbus RTU для диспетчеризации;
• каскадное подключение до 4 тепловых насосов;
• встроенный резервный электронагреватель 3 кВт;
• поддержка комнатного датчика, бойлера ГВС и функции «Антилегионелла».

Для каких систем подходит

• водяной теплый пол — наиболее высокие номинальные COP и EER;
• фанкойлы — отопление и активное охлаждение;
• радиаторный контур — при корректном подборе температурного графика;
• бойлер косвенного нагрева для ГВС, солнечный коллектор или другой внешний теплогенератор.

Технологические особенности

1. инверторное регулирование изменяет производительность без постоянных пусков и остановок компрессора;
2. двухроторный низкотемпературный компрессор Panasonic с EVI рассчитан на работу в мороз;
3. хладагент R32: заводская заправка 1,3 кг, GWP 675;
4. гидравлический контур рассчитан на номинальный расход 1,07 м³/ч и минимальный 0,55 м³/ч;
5. для подключения используются жидкостная линия 1/4 (6 мм) и газовая линия 1/2 (12 мм);
6. split-архитектура позволяет разместить гидравлические компоненты и управление внутри здания.

Рабочие диапазоны и инженерные правила из каталога

Температура наружного воздуха

Температура воды в контуре

Верхняя температура подачи зависит от наружной температуры. При температуре воздуха до -10 °C система может готовить теплоноситель до +60 °C; окончательный температурный график проверяют по рабочим кривым.

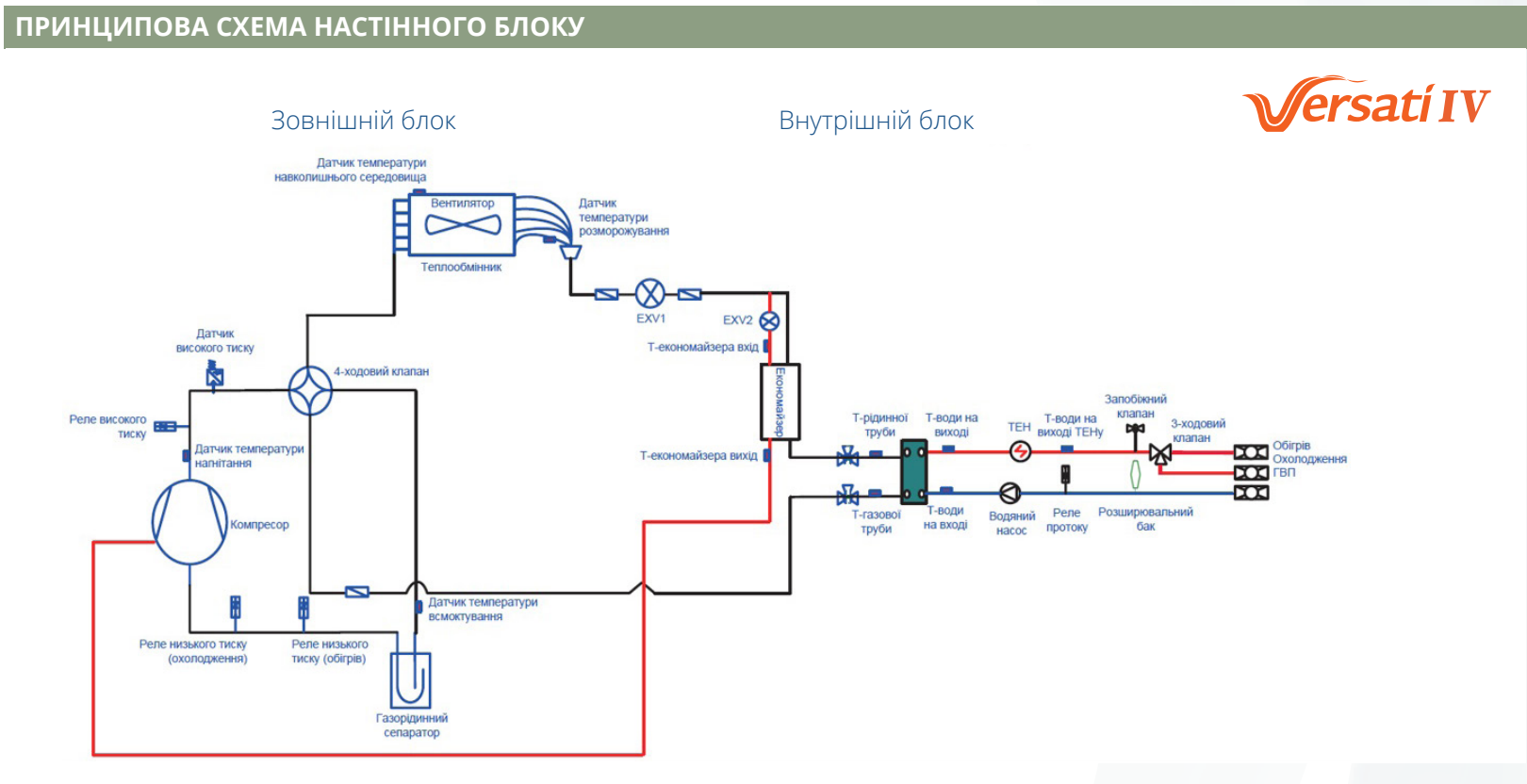

Принципиальная схема подключения

Гидромодуль передает тепло водяному контуру, а трехходовой вентиль переключает приоритет между отоплением/охлаждением и бойлером ГВС. Для режима охлаждения теплого пола каталог требует двухходовой клапан, предотвращающий выпадение конденсата.

Гидравлический модуль и расход воды

Встроенные компоненты:

• автоматический воздухоотводчик
• предохранительный клапан
• инверторный насос Wilo класса A
• реле протока
• трехходовой вентиль
• электронагреватель 1,5+1,5 кВт
• пластинчатый теплообменник
• расширительный бак 10 л
• манометр
• блок управления

Подающий и обратный трубопровод подключаются резьбой 1″ наружная BSP. Рабочее давление воды - 0,05...0,25 МПа (0,5...2,5 бар).

Для GRS-CQ6.0Pd/NhH3-E номинальный расход составляет 1,07 м³/ч, минимальный - 0,55 м³/ч. Разница около 49% показывает диапазон регулирования; фактическую рабочую точку насоса определяют по сопротивлению системы. Каталог приводит отдельную кривую доступного напора для группы 4-8 кВт до ориентировочной границы расхода 2.3 м³/ч.

Правила холодильной трассы

• дозаправка не требуется, если трасса короче 10 м;
• при трассе 10 м и более жидкостную линию 1/4″ увеличивают до 3/8″ и добавляют 50 г/м R32;
• если наружный блок расположен выше внутреннего, маслоподъемную петлю устанавливают через каждые 5-7 м;
• каждый изгиб 90° ориентировочно приравнивают к 0,5 м длины трубы;
• монтаж, вакуумирование, проверку герметичности и дозаправку выполняет сертифицированный специалист.

Монтажные расстояния и габариты

По схеме каталога для наружного блока необходимы минимальные расстояния: A >2000 мм, B1 >1000 мм, B2 >200 мм, C >400 мм, H1 >500 мм, H2 >200 мм, D >200 мм, E >500 мм. Ориентацию кодов сверяют с монтажной схемой; нельзя перекрывать забор и выброс воздуха.

Габариты наружного блока 924×746×385, внутреннего - 429×935×268. Для сервиса нужно оставить свободный доступ к электронике, вентилям, фильтру и насосу.

Защита от замерзания и подготовка к сезону

Каталог рекомендует гликолевый раствор, если водяной контур может оказаться при отрицательной температуре. Концентрация указана по массе; точный состав согласуют с производителем теплоносителя и проектировщиком.

1. проверить, не перекрыты ли воздушные отверстия наружного блока и циркуляция теплоносителя;
2. проверить надежность защитного заземления;
3. после длительного простоя подать питание за 8 часов до запуска для предварительного прогрева компрессора;
4. утеплить наружные участки труб и проверить концентрацию антифриза;
5. убедиться в исправности предохранительного клапана, воздухоотводчика, фильтра и достаточном давлении системы.

Комплектация

Проводной сенсорный контроллер; комнатный датчик 9,9 м; дополнительный датчик подачи 5,5 м; датчик бака ГВС 20 м; межблочный кабель связи 9 м; кабель контроллера 7,9 м; сетчатый фильтр теплоносителя.

Популярные вопросы

На какую площадь ориентировочно рассчитана модель GRS-CQ6.0Pd/NhH3-E?

Предварительный ориентир — около 60 м² при нагрузке 100 Вт/м². Для реального объекта нужен расчет теплопотерь с учетом утепления, остекления, вентиляции и расчетной температуры региона.

Работает ли тепловой насос в сильный мороз?

Каталогом заявлен режим отопления при наружной температуре до -30 °C. В мороз доступная мощность и COP снижаются, поэтому проектировщик проверяет бивалентную точку и необходимость резервного нагрева.

Чем эта конфигурация питания отличается от других?

GRS-CQ6.0Pd/NhH3-E использует однофазное питание 230 В. Это нужно учесть при подборе автомата защиты, кабеля и разрешенной мощности ввода.

Можно ли подключить бойлер горячей воды?

Да, система поддерживает внешний бойлер косвенного нагрева, датчик бака и функцию термической дезинфекции. Объем бойлера и теплообменник подбираются отдельно.

Подходит ли модель для радиаторов?

Да, если радиаторы обеспечивают требуемую теплоотдачу при низко- или среднетемпературном графике. Чем ниже температура подачи, тем выше сезонная эффективность теплового насоса.

Видеообзор Gree Versati IV

Смотреть видео на YouTube

Gree Versati IV Split GRS-CQ6.0Pd/NhH3-E следует выбирать после теплотехнического и гидравлического расчета. Для этой конфигурации ключевыми параметрами являются 6,2 кВт тепловой мощности, COP 5,25, однофазное питание 230 В и совместимость с запроектированными контурами.

Номинальные значения каталога приведены для стандартных испытательных условий: нагрев A7/W30-35, охлаждение A35/W23-18. Подбор оборудования и гидравлики должен выполнять проектировщик.
