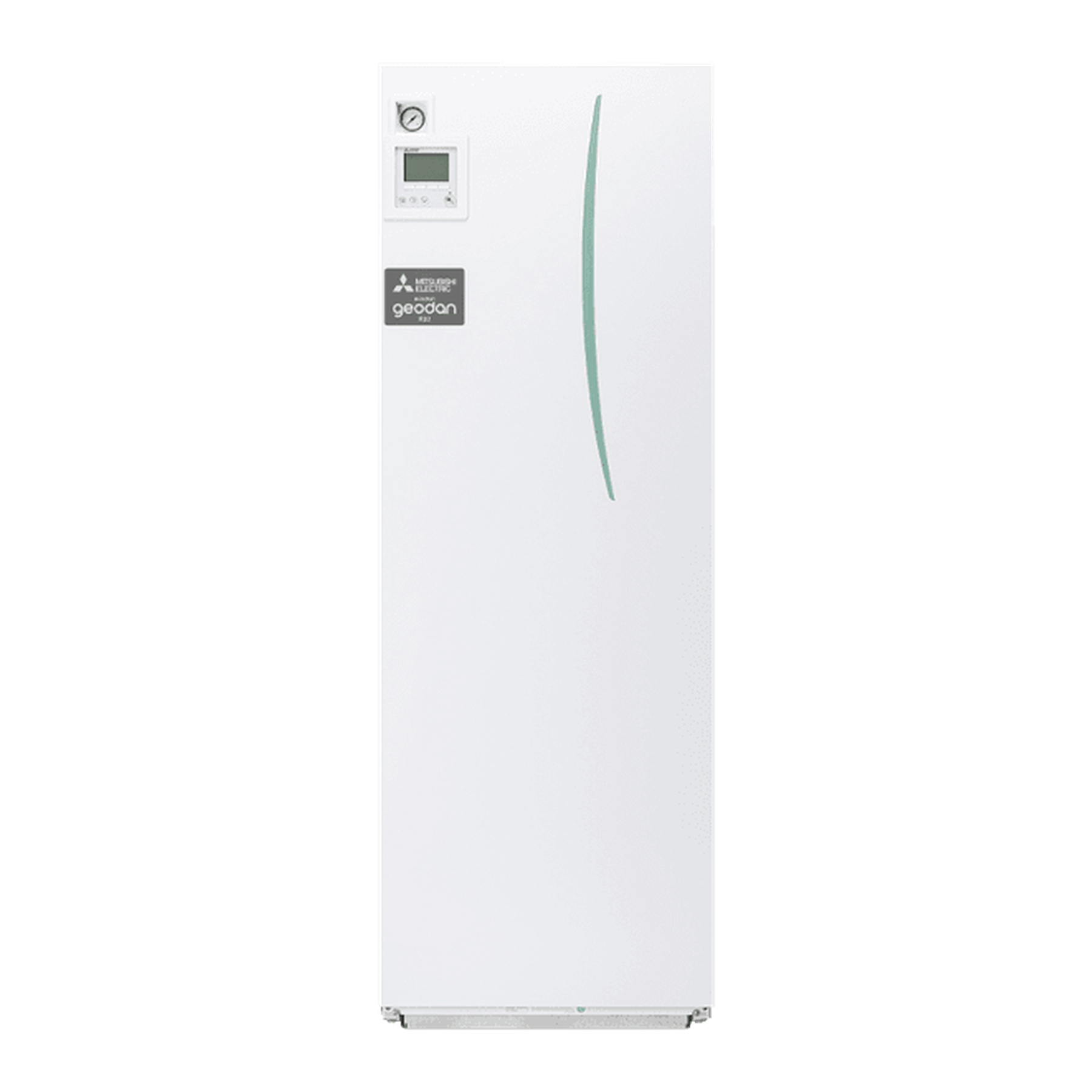

Тепловой насос Mitsubishi Electric EHGT17D-YM9ED

EHGT17D-YM9ED — самостоятельный тепловой насос серии Mitsubishi Electric Ecodan Geodan. Тип системы: Грунт–вода; рабочие режимы: отопление и ГВС; максимальная температура воды — 60 °C.

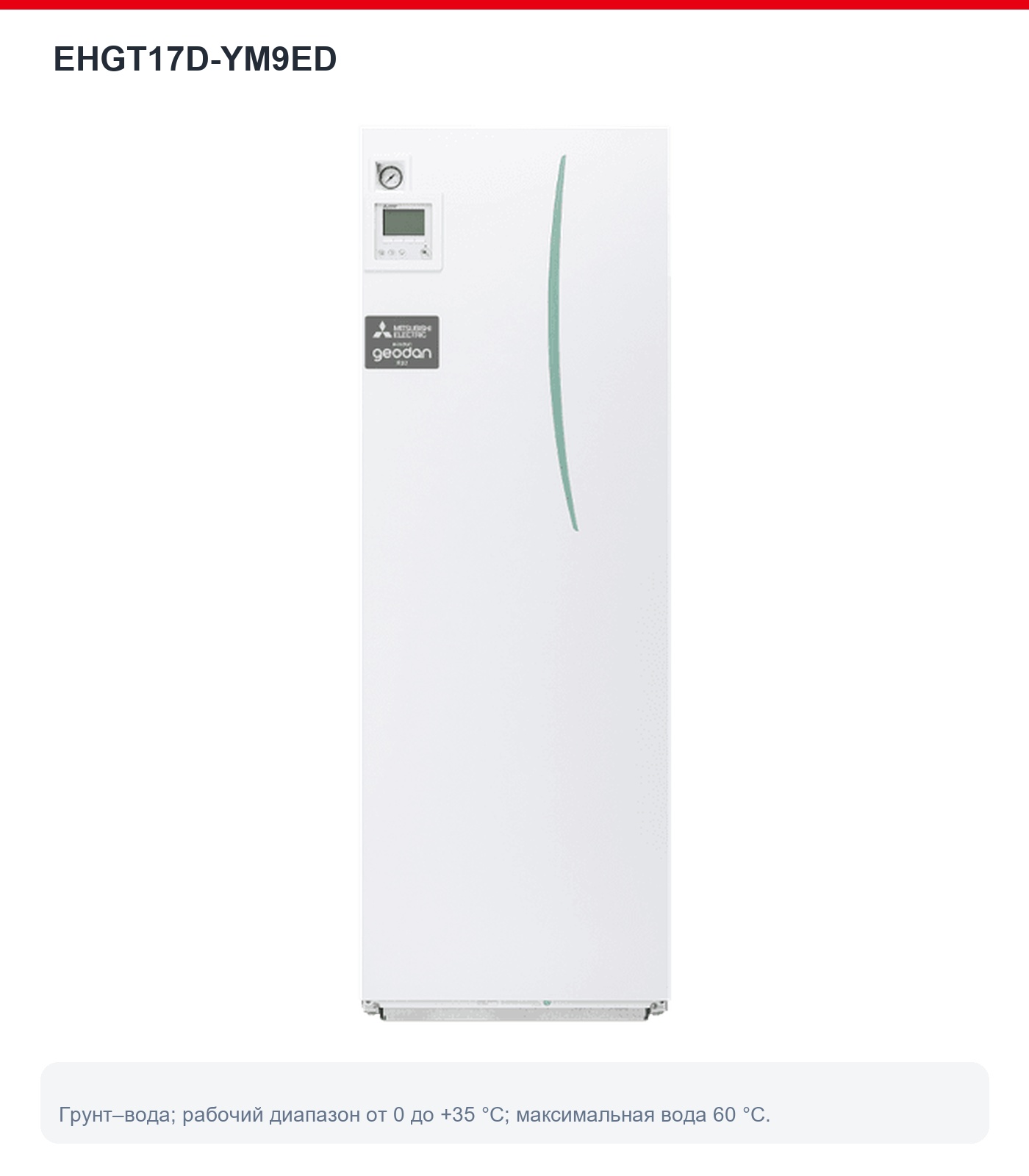

Конфигурация этой модели

Исследование производительности

Табличные точки показывают, как меняется теплопроизводительность при снижении наружной температуры или повышении температуры воды. Реальное потребление и COP зависят от конкретной рабочей точки, расхода воды, циклов размораживания и настроек.

Рабочие пределы и энергоэффективность

• Отопление при температуре источника/воздуха от 0 до +35 °C; вода до 60 °C.
• Хладагент R32, заводская заправка 0,9 кг; GWP 675.
• Электропитание 400 В, 3 фаза/фазы, 50 Гц.
• Активное охлаждение этой конфигурацией не предусмотрено.

Гидравлика, ГВС и резервный нагрев

• Встроенный бак ГВС 170 л; функция термической дезинфекции управляется автоматикой.
• Резервный электронагреватель 9 кВт поддерживает пиковые нагрузки и аварийный режим.
• Для стабильного размораживания нужны гарантированный расход теплоносителя, чистый фильтр, корректный водяной объем и защита от замерзания.
• Буферная емкость нужна не всегда: ее объем определяют по минимальному водяному объему, зонированию и инерционности системы.

Управление и интеграция

• FTC7: погодозависимая кривая, управление зонами, ГВС, резервным нагревом и сервисная диагностика.
• Wi‑Fi/MELCloud — Опция (MAC-587IF-E); Modbus RTU — Опция.
• Каскад или интеграция с BMS уточняются по проекту.

Правила подключения

• Наружный блок устанавливают на жестком основании с виброизоляцией, свободным воздухообменом и гарантированным отводом талой воды.
• Для сплит-систем соблюдают допустимые длины и перепады фреоновой трассы; для R290 — зоны безопасности и требования к водяному контуру.
• Гидравлику промывают, проверяют расход, давление, расширительный бак, предохранительный клапан, воздухоотведение и качество теплоносителя.
• Пусконаладка включает настройку отопительной кривой, приоритета ГВС, резервного нагревателя, антизамерзания и температурных ограничений.

Связанные модели серии

Комплектация

EHGT17D-YM9ED; встроенная автоматика и датчики; Встроенный бак ГВС 170 л; диапазон тепловой мощности 2,5–10 кВт; электродогрев 3+6 кВт; бак ГВС 170 л

Официальное видео Mitsubishi Electric

Фактические характеристики зависят от температур, гидравлики, режима размораживания и настроек; монтаж и пуск должны выполнять квалифицированные специалисты.
