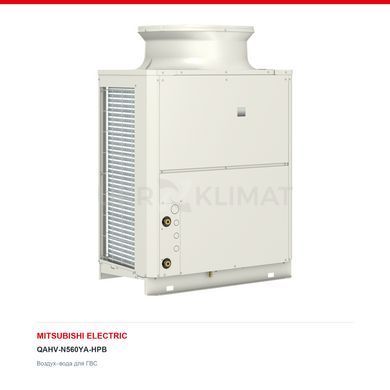

Тепловой насос Mitsubishi Electric QAHV-N560YA-HPB

QAHV-N560YA-HPB — самостоятельный тепловой насос серии Mitsubishi Electric Ecodan QAHV. Тип системы: Воздух–вода для ГВС; рабочие режимы: отопление и ГВС; максимальная температура воды — 90 °C.

Конфигурация этой модели

Исследование производительности

Табличные точки показывают, как меняется теплопроизводительность при снижении наружной температуры или повышении температуры воды. Реальное потребление и COP зависят от конкретной рабочей точки, расхода воды, циклов размораживания и настроек.

Рабочие пределы и энергоэффективность

• Отопление при температуре источника/воздуха от -25 до +43 °C; вода до 90 °C.
• Хладагент R744 (CO₂), заводская заправка 6,5 кг; GWP 1.
• Электропитание 400 В, 3 фаза/фазы, 50 Гц.
• Активное охлаждение этой конфигурацией не предусмотрено.

Гидравлика, ГВС и резервный нагрев

• Для ГВС нужен совместимый внешний бойлер косвенного нагрева и трехходовой клапан.
• Резервный источник тепла и гидравлическое разделение проектируются отдельно по схеме объекта.
• Для стабильного размораживания нужны гарантированный расход теплоносителя, чистый фильтр, корректный водяной объем и защита от замерзания.
• Буферная емкость нужна не всегда: ее объем определяют по минимальному водяному объему, зонированию и инерционности системы.

Управление и интеграция

• Встроенный контроллер: погодозависимая кривая, управление зонами, ГВС, резервным нагревом и сервисная диагностика.
• Wi‑Fi/MELCloud — Опция; Modbus RTU — Опция.
• Каскад или интеграция с BMS уточняются по проекту.

Правила подключения

• Наружный блок устанавливают на жестком основании с виброизоляцией, свободным воздухообменом и гарантированным отводом талой воды.
• Для сплит-систем соблюдают допустимые длины и перепады фреоновой трассы; для R290 — зоны безопасности и требования к водяному контуру.
• Гидравлику промывают, проверяют расход, давление, расширительный бак, предохранительный клапан, воздухоотведение и качество теплоносителя.
• Пусконаладка включает настройку отопительной кривой, приоритета ГВС, резервного нагревателя, антизамерзания и температурных ограничений.

Связанные модели серии

Комплектация

QAHV-N560YA-HPB; встроенная автоматика и датчики; Высокотемпературный тепловой насос для горячей воды; COP до 3,65

Официальное видео Mitsubishi Electric

Фактические характеристики зависят от температур, гидравлики, режима размораживания и настроек; монтаж и пуск должны выполнять квалифицированные специалисты.
