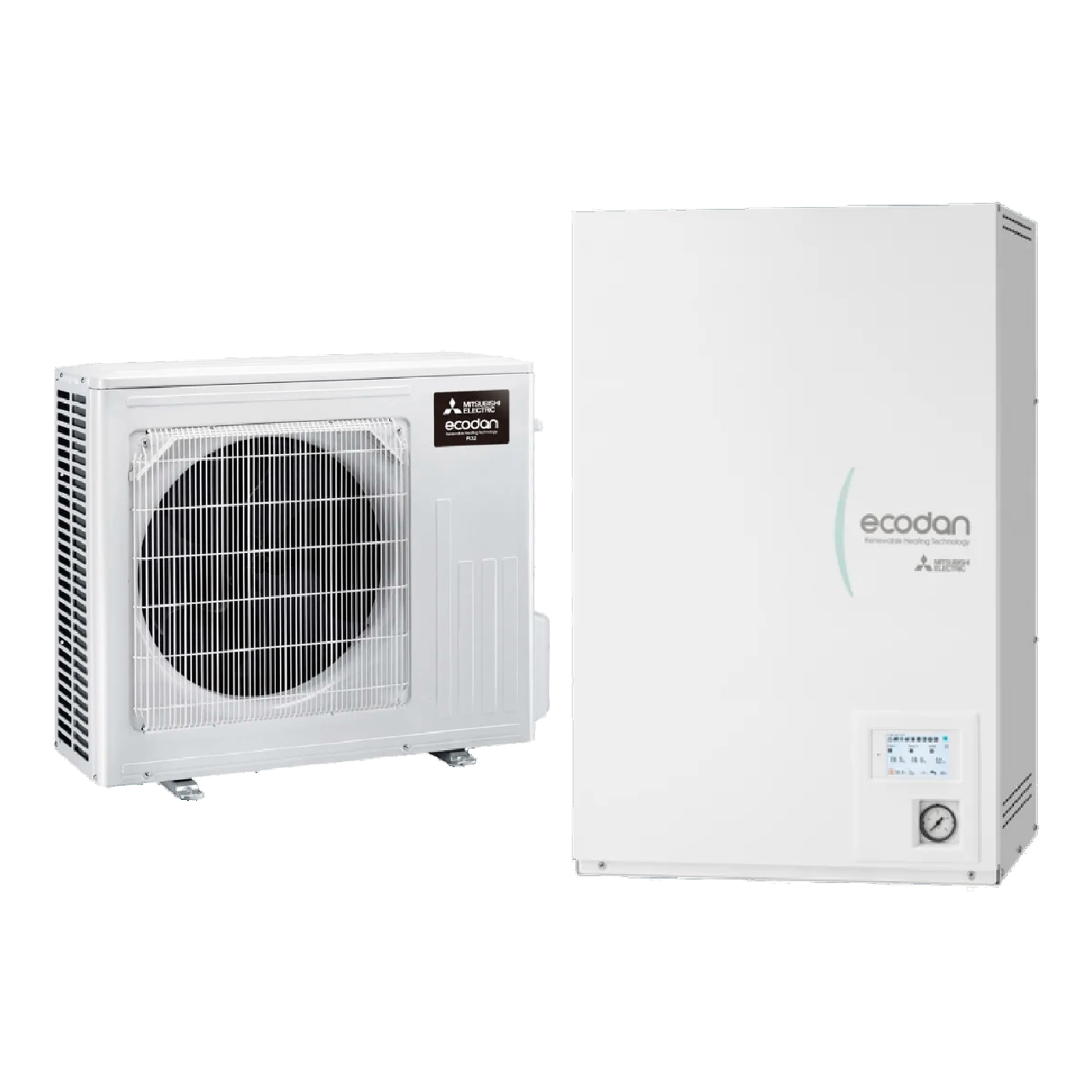

Тепловой насос Mitsubishi Electric SUZ-SWM40VA2/EHSD-VM6E
SUZ-SWM40VA2/EHSD-VM6E — полная совместимая комбинация серии Mitsubishi Electric Ecodan Eco Inverter: наружный блок SUZ-SWM40VA2 и внутренний EHSD-VM6E. Система работает на отопление и ГВС; максимальная температура воды — 60 °C.
Подбор выполняют по расчетным теплопотерям, температурному графику, источнику низкопотенциального тепла, бивалентной температуре и доступной электрической мощности. Площадь дома сама по себе не является достаточным критерием.
Конфигурация этой модели
| Серия | Mitsubishi Electric Ecodan Eco Inverter |
| Тип | Воздух–вода |

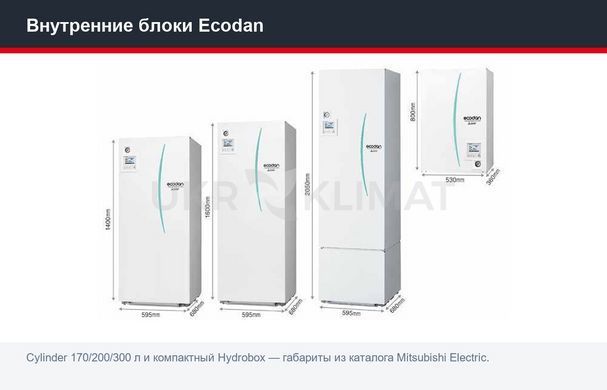

| Компоновка | Сплит-система + настенный Hydrobox |

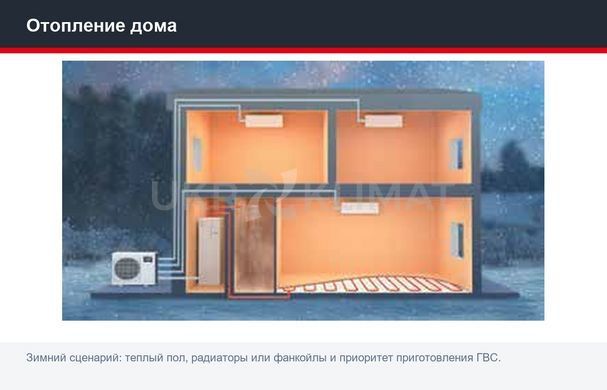

| Режимы | отопление и ГВС |
| Питание | 230 В, 1 ф. |
| Максимальная вода | 60 °C |

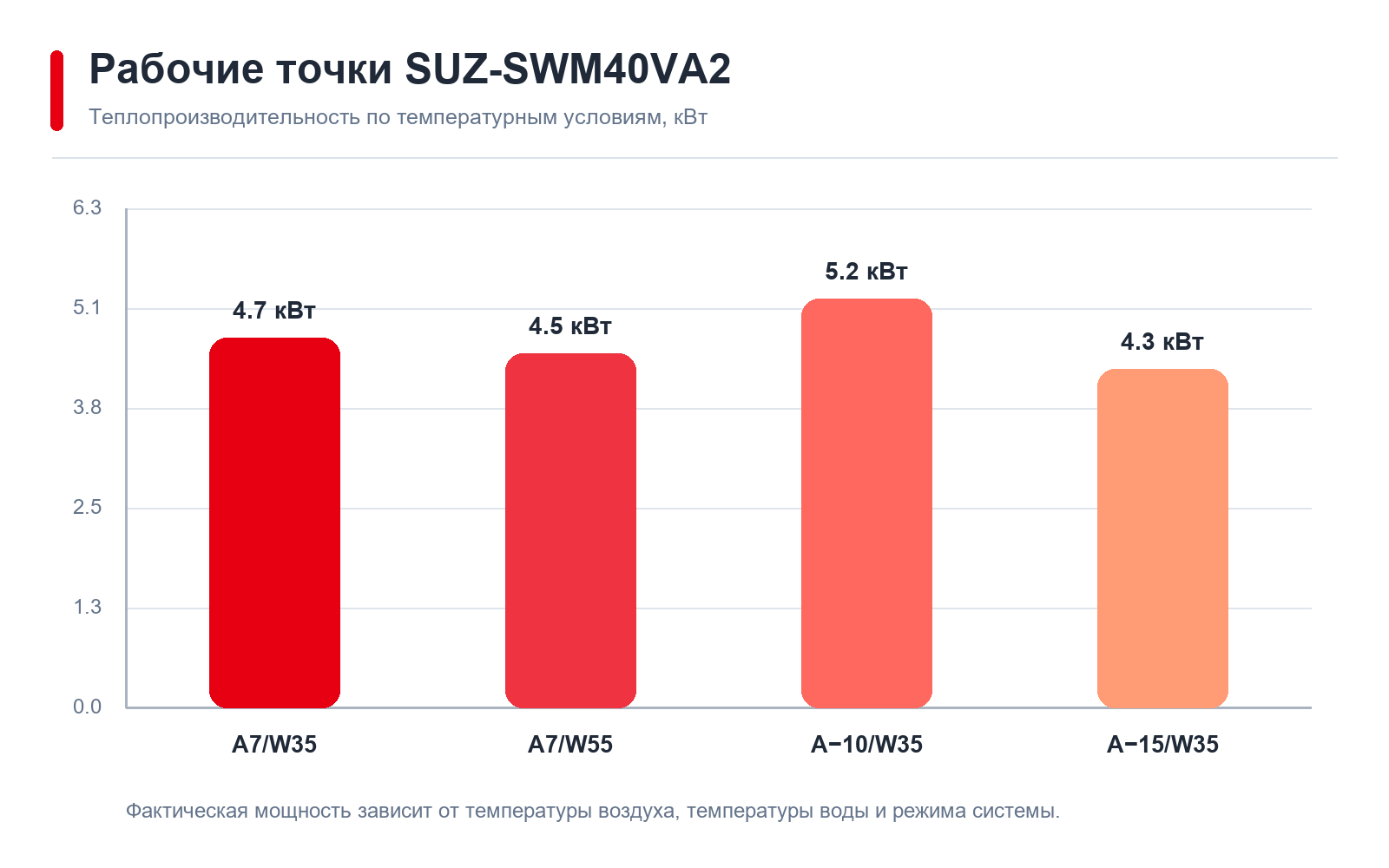

Исследование производительности
Табличные точки показывают, как меняется теплопроизводительность при снижении наружной температуры или повышении температуры воды. Реальное потребление и COP зависят от конкретной рабочей точки, расхода воды, циклов размораживания и настроек.
| P ном. (W35) | 4,7 кВт |
| P ном. (W55) | 4,5 кВт |
| A−10/W35 | 5,2 кВт |
| A−15/W35 | 4,3 кВт |
Рабочие пределы и энергоэффективность
- Отопление при температуре источника/воздуха от -25 до +24 °C; вода до 60 °C.
- Хладагент R32, заводская заправка 0,8 кг; GWP 675.
- Электропитание 230 В, 1 фаза/фазы, 50 Гц.
- Активное охлаждение этой конфигурацией не предусмотрено.
Гидравлика, ГВС и резервный нагрев
- Для ГВС нужен совместимый внешний бойлер косвенного нагрева и трехходовой клапан.
- Резервный электронагреватель 6 кВт поддерживает пиковые нагрузки и аварийный режим.
- Для стабильного размораживания нужны гарантированный расход теплоносителя, чистый фильтр, корректный водяной объем и защита от замерзания.
- Буферная емкость нужна не всегда: ее объем определяют по минимальному водяному объему, зонированию и инерционности системы.
Управление и интеграция
- FTC7: погодозависимая кривая, управление зонами, ГВС, резервным нагревом и сервисная диагностика.
- Wi‑Fi/MELCloud — Опция (MAC-587IF-E); Modbus RTU — Опция (MelcoBEMS MINI A1M).
- Каскадное управление — до 6 блоков при совместимой схеме и автоматике.
Правила подключения
- Наружный блок устанавливают на жестком основании с виброизоляцией, свободным воздухообменом и гарантированным отводом талой воды.
- Для сплит-систем соблюдают допустимые длины и перепады фреоновой трассы; для R290 — зоны безопасности и требования к водяному контуру.
- Гидравлику промывают, проверяют расход, давление, расширительный бак, предохранительный клапан, воздухоотведение и качество теплоносителя.
- Пусконаладка включает настройку отопительной кривой, приоритета ГВС, резервного нагревателя, антизамерзания и температурных ограничений.
Связанные модели серии
| SUZ-SWM40VA2/EHST17D-VM2E | совместимая/родственная модель серии |
| SUZ-SWM40VA2/EHST17D-YM9E | совместимая/родственная модель серии |
| SUZ-SWM40VA2/EHST20D-VM6E | совместимая/родственная модель серии |
| SUZ-SWM40VA2/EHST20D-YM9E | совместимая/родственная модель серии |
| SUZ-SWM40VA2/ERST17D-VM6E | совместимая/родственная модель серии |
| SUZ-SWM40VA2/ERST20D-VM6E | совместимая/родственная модель серии |
| SUZ-SWM40VA2/ERST20D-YM9E | совместимая/родственная модель серии |
| SUZ-SWM40VA2/EHSD-YM9E | совместимая/родственная модель серии |
Комплектация
Наружный блок SUZ-SWM40VA2; внутренний блок EHSD-VM6E; резервный электронагреватель 6 кВт; встроенные насос, теплообменник, датчики и автоматика; внешний бак ГВС не входит
Официальное видео Mitsubishi Electric
Фактические характеристики зависят от температур, гидравлики, режима размораживания и настроек; монтаж и пуск должны выполнять квалифицированные специалисты.
