Mitsubishi Ecodan: как собрать комплект из наружного блока и гидромодуля

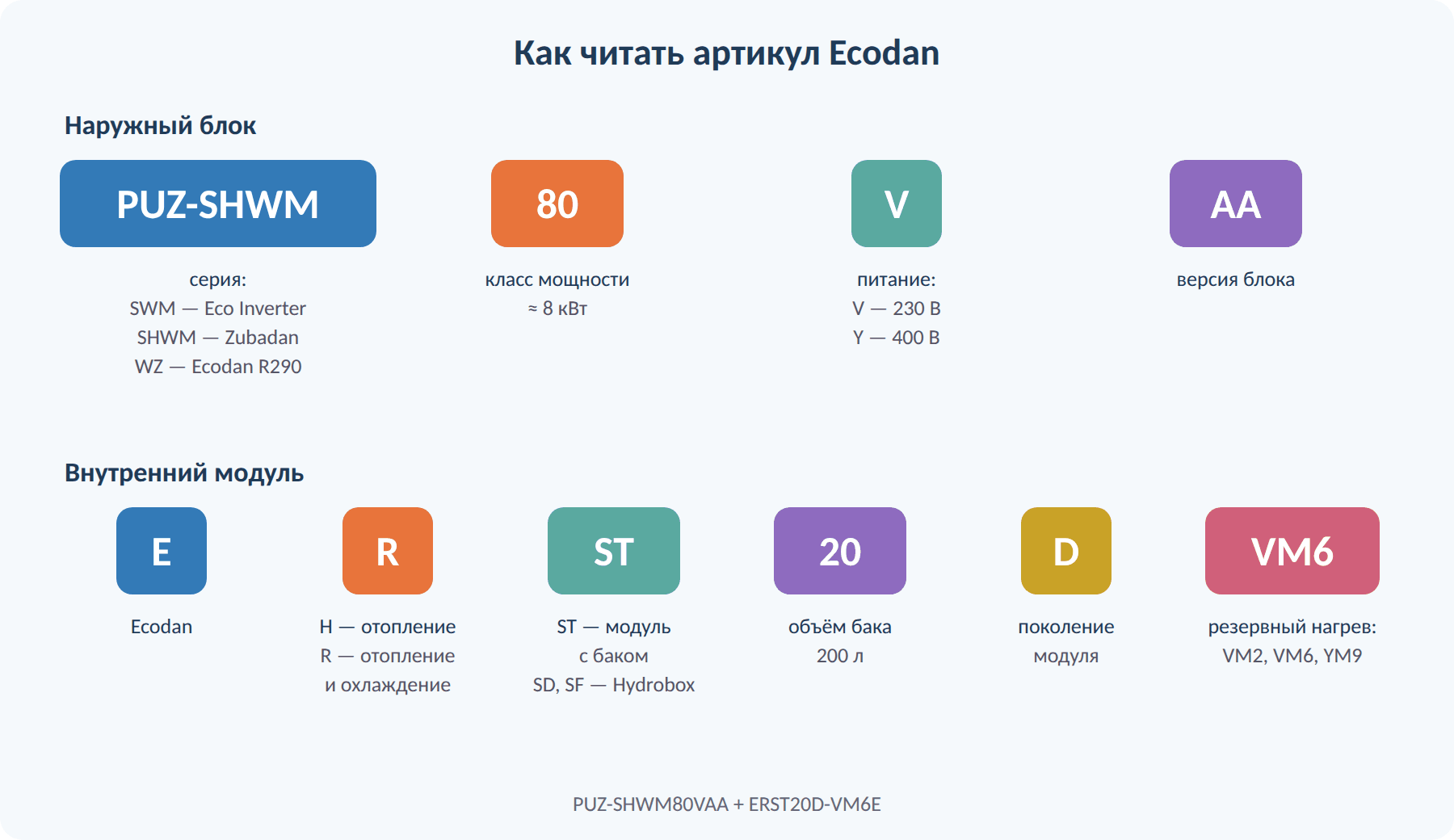

Ecodan — система, а не одна модель. Наружный блок отвечает за мощность и за то, как насос переносит морозы, а внутренний модуль — за гидравлику, бак горячей воды, резервный нагрев и управление. В разделе 151 готовый комплект пяти линеек: Eco Inverter, Hyper Heating, Zubadan, Ecodan R290 и Multi. Чтобы быстро понять, что входит в конкретный комплект, достаточно прочитать артикул.
Наружный блок: мощность и климат
- SUZ-SWM — Eco Inverter на R32: компактный блок для утеплённых домов, работа до −25 °C, 60 °C на выходе до −3 °C.
- SUZ-SHWM / PUZ-SHWM — Hyper Heating и Zubadan с впрыском хладагента Flash Injection: номинальная мощность сохраняется до −15 °C.
- PUZ-WZ — моноблок Ecodan R290: весь контур с пропаном остаётся на улице, вода до 75 °C.
- PXZ — мульти-сплит-блок, к которому кроме гидромодуля подключаются внутренние блоки кондиционеров.
- Число в артикуле — класс мощности (80 — около 8 кВт), буква V — питание 230 В, Y — 400 В.
Внутренний модуль: бак, нагрев, охлаждение
Hydrobox (…SD, ERSF, ERPX) — настенный модуль без бака. Подходит, если бойлер уже есть или нужен нестандартный объём горячей воды. Hydrobox Duo (…ST, ERPT/EHPT) — напольный модуль с баком из нержавеющей стали на 170, 200 или 300 л: число в артикуле показывает объём. Вторая буква кода говорит о режимах: H — только отопление, R — отопление и охлаждение через фанкойлы или тёплый пол.
Окончание артикула описывает резервный электронагреватель, который включается в сильные морозы и при дезинфекции бака: VM2 — 2 кВт, VM6 — 6 кВт на 230 В, YM9 — 9 кВт на 400 В. Для трёхфазного ввода логично выбирать YM9, для однофазного — VM2 или VM6.
| Задача | Наружный блок | Внутренний модуль |
|---|---|---|
| Утеплённый дом, тёплый пол | SUZ-SWM (Eco Inverter) | ERSD/EHSD или ERST/EHST с баком |
| Холодный регион, радиаторы | PUZ-SHWM (Zubadan) | ERST…F с баком или ERSF |
| Вода до 75 °C, хладагент R290 | PUZ-WZ (Ecodan R290) | ERPT/EHPT с баком или ERPX |
| Отопление + кондиционеры в комнатах | PXZ (Multi) | EHSD или EHST |
Что ещё важно при подборе
- Мощность наружного блока подбирают по теплопотерям. Ориентиры по площади: для дома 60 м², для дома 80 м², для дома 120 м², для дома 150 м².
- Если в доме нет места под бак, модуль Duo экономит и место, и время монтажа: насос, клапаны, расширительный бак и автоматика уже собраны.
- Для охлаждения летом выбирайте модули с буквой R и фанкойлы — обычный тёплый пол охлаждает ограниченно.
- Удалённое управление и диагностика доступны через MELCloud.
Готовые комплекты Ecodan
- SUZ-SWM40VA2 + Hydrobox ERSD-VM6E — 5 кВт
- SUZ-SWM60VA2 + Hydrobox Duo EHST20D-VM6E — 6 кВт
- SUZ-SWM100VA + Hydrobox Duo ERST30D-VM6EE — 8 кВт
- Zubadan PUZ-SHWM80YAA + ERST20F-YM9E — 8 кВт
- R290 PUZ-WZ60VAA + ERPX-VM6E — 6 кВт
- Multi PXZ-4F75VG + EHST20D-VM6E — 6 кВт
Обзор всего бренда, включая коммерческие CAHV, QAHV и EAHV, — на странице тепловые насосы Mitsubishi Electric. Для холодных регионов — Mitsubishi Zubadan, для радиаторов — высокотемпературные модели.
