Mitsubishi Ecodan: як зібрати комплект із зовнішнього блока та гідромодуля

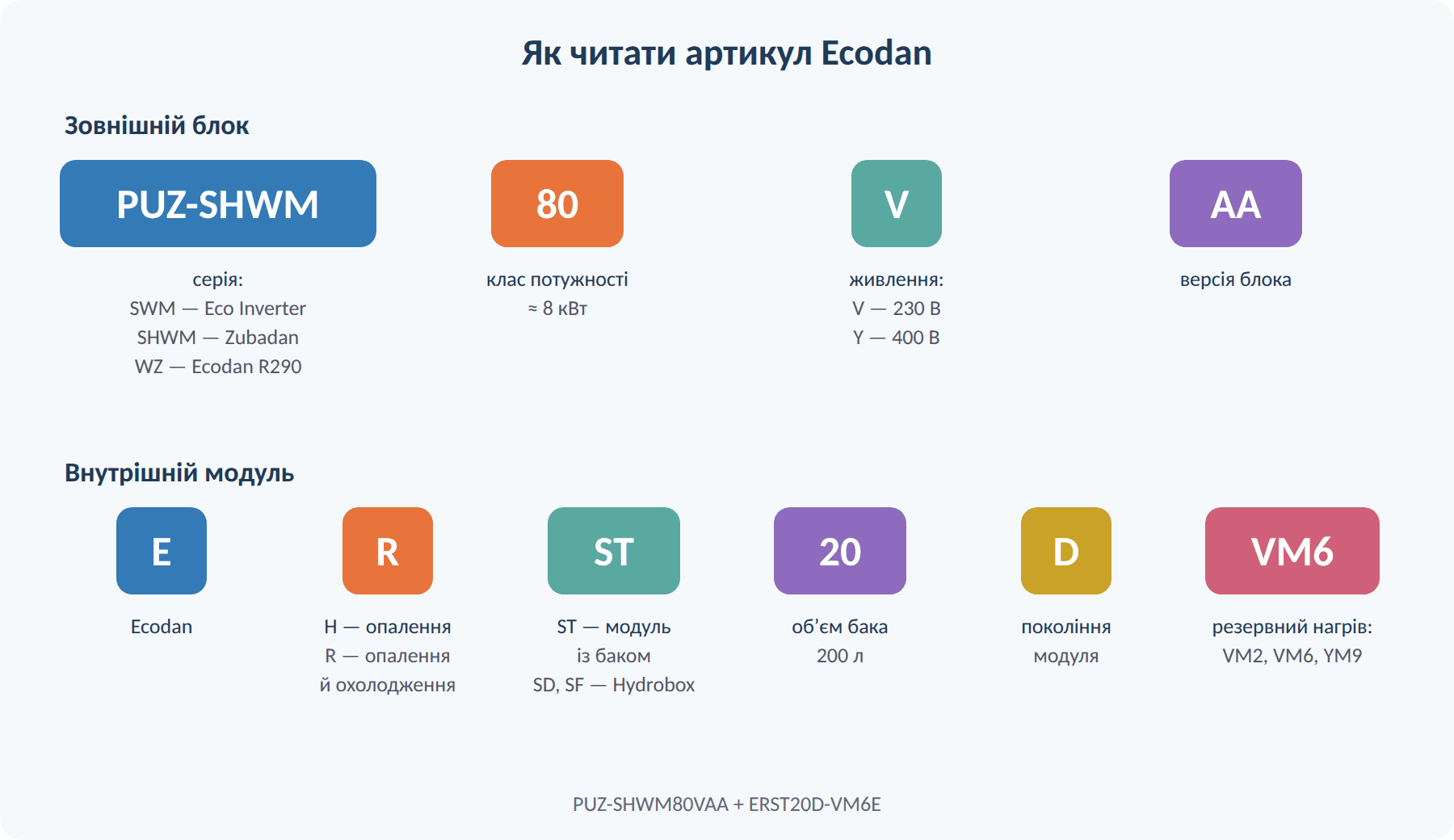

Ecodan — це система, а не одна модель. Зовнішній блок відповідає за потужність і за те, як насос переносить морози, а внутрішній модуль — за гідравліку, бак гарячої води, резервний нагрів і керування. У розділі 151 готовий комплект п'яти лінійок: Eco Inverter, Hyper Heating, Zubadan, Ecodan R290 і Multi. Щоб швидко зрозуміти, що входить у конкретний комплект, достатньо прочитати артикул.
Зовнішній блок: потужність і клімат
- SUZ-SWM — Eco Inverter на R32: компактний блок для утеплених будинків, робота до −25 °C, 60 °C на виході до −3 °C.
- SUZ-SHWM / PUZ-SHWM — Hyper Heating і Zubadan з упорскуванням холодоагенту Flash Injection: номінальна потужність зберігається до −15 °C.
- PUZ-WZ — моноблок Ecodan R290: увесь контур із пропаном залишається надворі, вода до 75 °C.
- PXZ — мульти-спліт-блок, до якого, крім гідромодуля, підключаються внутрішні блоки кондиціонерів.
- Число в артикулі — клас потужності (80 — близько 8 кВт), літера V — живлення 230 В, Y — 400 В.
Внутрішній модуль: бак, нагрів, охолодження
Hydrobox (…SD, ERSF, ERPX) — настінний модуль без бака. Підходить, якщо бойлер уже є або потрібен нестандартний об'єм гарячої води. Hydrobox Duo (…ST, ERPT/EHPT) — підлоговий модуль із баком із нержавної сталі на 170, 200 або 300 л: число в артикулі показує об'єм. Друга літера коду говорить про режими: H — лише опалення, R — опалення й охолодження через фанкойли або теплу підлогу.
Закінчення артикула описує резервний електронагрівач, який вмикається в сильні морози та під час дезінфекції бака: VM2 — 2 кВт, VM6 — 6 кВт на 230 В, YM9 — 9 кВт на 400 В. Для трифазного вводу логічно вибирати YM9, для однофазного — VM2 або VM6.
| Завдання | Зовнішній блок | Внутрішній модуль |
|---|---|---|
| Утеплений будинок, тепла підлога | SUZ-SWM (Eco Inverter) | ERSD/EHSD або ERST/EHST із баком |
| Холодний регіон, радіатори | PUZ-SHWM (Zubadan) | ERST…F із баком або ERSF |
| Вода до 75 °C, холодоагент R290 | PUZ-WZ (Ecodan R290) | ERPT/EHPT із баком або ERPX |
| Опалення + кондиціонери в кімнатах | PXZ (Multi) | EHSD або EHST |
Що ще важливо під час підбору
- Потужність зовнішнього блока підбирають за тепловтратами. Орієнтири за площею: для будинку 60 м², для будинку 80 м², для будинку 120 м², для будинку 150 м².
- Якщо в будинку немає місця під бак, модуль Duo економить і місце, і час монтажу: насос, клапани, розширювальний бак і автоматика вже зібрані.
- Для охолодження влітку вибирайте модулі з літерою R і фанкойли — звичайна тепла підлога охолоджує обмежено.
- Віддалене керування й діагностика доступні через MELCloud.
Готові комплекти Ecodan
- SUZ-SWM40VA2 + Hydrobox ERSD-VM6E — 5 кВт
- SUZ-SWM60VA2 + Hydrobox Duo EHST20D-VM6E — 6 кВт
- SUZ-SWM100VA + Hydrobox Duo ERST30D-VM6EE — 8 кВт
- Zubadan PUZ-SHWM80YAA + ERST20F-YM9E — 8 кВт
- R290 PUZ-WZ60VAA + ERPX-VM6E — 6 кВт
- Multi PXZ-4F75VG + EHST20D-VM6E — 6 кВт
Огляд усього бренду, зокрема комерційних CAHV, QAHV і EAHV, — на сторінці теплові насоси Mitsubishi Electric. Для холодних регіонів — Mitsubishi Zubadan, для радіаторів — високотемпературні моделі.
