Тепловий насос повітря-вода Cooper&Hunter UniTherm 4 Split R32 CH-HP12SIRM4
CH-HP12SIRM4 — інверторна split-система «повітря-вода» номінальною тепловою потужністю 12 кВт для опалення, активного охолодження та приготування гарячої води із зовнішнім бойлером.
Практичний орієнтир: до 120 м² за питомого навантаження 100 Вт/м². Остаточний підбір виконується тільки за розрахунком тепловтрат.
Основні функції та режими роботи
- Опалення. Робота за зовнішньої температури -25...+35 °C, температура води +20...+60 °C.
- Охолодження. Робота за +10...+48 °C, температура води +7...+25 °C для фанкойлів або холодної підлоги з контролем точки роси.
- Гаряче водопостачання. Підготовка води +40...+80 °C із зовнішнім бойлером; передбачена термічна дезінфекція до 70 °C.
- Комбіновані режими. Опалення + ГВП або охолодження + ГВП з автоматичним керуванням пріоритетами.
Ключові технічні параметри
| Теплова / холодильна потужність, низькотемпературний контур | 12 / 11 кВт |
|---|---|
| COP / EER, низькотемпературний контур | 5 / 4,4 |
| Теплова / холодильна потужність, 45/7 °C | 12,29 / 10,65 кВт |
| Живлення | 400 В, 3 фази |
| Зовнішній блок | 940×820×460 мм; 110 кг |
| Внутрішній гідромодуль | 460×860×318 мм; 62 кг |
| Холодоагент | R32; заправка 1,84 кг |
Порівняння номінальних показників моделі
Нагрів, 35 °C12 кВт
Охолодження, 18 °C11 кВт
COP5
EER4,4
Що показує технічний аналіз
- За розрахункової точки A7/W30-35 COP становить 5: тепловий насос передає близько 5 одиниці тепла на одиницю спожитої електроенергії.
- За вищої температури води A7/W40-45 теплова потужність становить 12,29 кВт, а COP — 3,98; ці значення важливі для радіаторного контуру.
- Модель потребує живлення 400 В, 3 фази; зовнішній та внутрішній блоки мають окремі вимоги до автомата й кабелю.
- Двоступеневий роторний DC-інверторний компресор і електронний розширювальний вентиль змінюють продуктивність відповідно до навантаження.
Керування, комфорт і захист

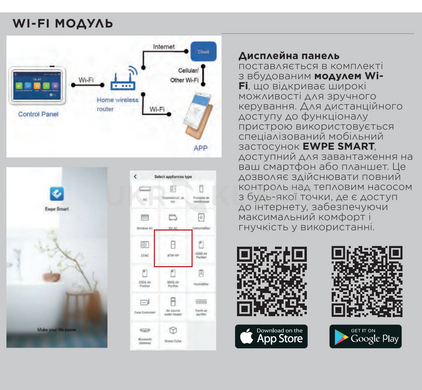

- 5-дюймова кольорова сенсорна панель та вбудований Wi‑Fi-модуль;
- погодозалежний режим, денний і тижневий таймер, режим відпустки та тихий режим;
- інтелектуальне розморожування, самодіагностика, контроль струму та широкий діапазон напруги;
- вбудований резервний електронагрівач 6 кВт;
- каскадне центральне керування до 4 теплових насосів, сумарно до 64 кВт.
Сумісні системи
- водяна тепла підлога;
- фанкойли для опалення й активного охолодження;
- низько- та середньотемпературні радіатори;
- зовнішній бойлер непрямого нагріву для ГВП.
Проєктування та правила підключення
| Електроживлення | автомат | мін. переріз кабелю |
|---|---|---|
| Зовнішній блок | 16 A | 2,5 мм² |
| Внутрішній блок | 20 A | 4 мм² |
- Фреонова траса: стандартна довжина 5 м, максимальна 15 м, максимальний перепад висоти 15 м; додаткова заправка для стандартної конфігурації не передбачена; за певних умов трасу можна збільшити до 25 м.
- Трубопроводи: 1/4" (6,35 мм) / 5/8" (15,9 мм).
Монтаж, електрозахист, заземлення, вакуумування й пусконалагодження повинні виконувати профільні спеціалісти за проєктом і чинними нормами.
Комплектація
Зовнішній блок; настінний внутрішній гідромодуль; вбудований 5-дюймовий кольоровий сенсорний контролер; вбудований Wi‑Fi-модуль; пластинчастий теплообмінник Alfa Laval; циркуляційний насос Wilo; розширювальний бак 10 л; запобіжний і триходовий клапани.
Поширені запитання
Чи достатньо 12 кВт для будинку 120 м²?
Це лише попередній орієнтир. Потрібен розрахунок тепловтрат, вентиляції, температурного графіка та бівалентної точки.
Чи працює обладнання в мороз?
Каталогом заявлено опалення до -25 °C. Доступна потужність і COP змінюються з температурою повітря та води, тому резерв перевіряють проєктним розрахунком.
Чи можна підключити радіатори?
Так, якщо вони забезпечують потрібну тепловіддачу за температури подачі до 60 °C. За нижчої температури води сезонна ефективність вища.
Що входить до внутрішнього гідромодуля?
Пластинчастий теплообмінник, циркуляційний насос, розширювальний бак 10 л, запобіжний і триходовий клапани, ТЕН, датчики та контролер.
Відеоогляд Cooper&Hunter UniTherm Split
Номінальні показники наведені для стандартних умов EN14511: A7/W30-35 та A35/W23-18; показники для високотемпературного/фанкойльного контуру — A7/W40-45 та A35/W12-7. Реальні значення залежать від умов експлуатації.
