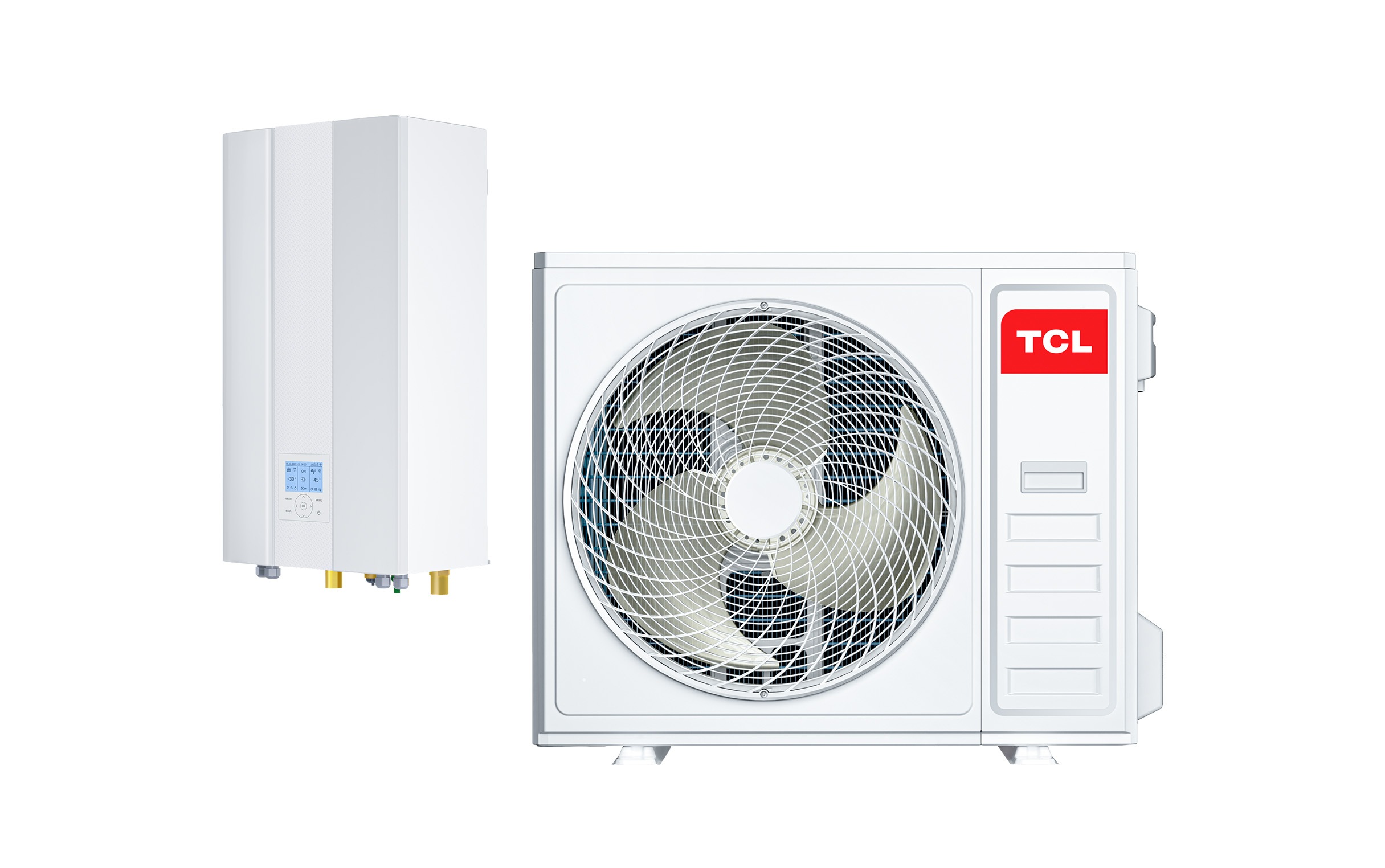

Тепловий насос повітря–вода TCL Tri‑Thermal Split HN169TD0/HT129TD0, 12,1 кВт
HN169TD0/HT129TD0 — трифазна інверторна спліт‑система TCL Tri‑Thermal для опалення, активного охолодження та приготування гарячої води. Комплект складається із зовнішнього блока HT129TD0, настінного гідромодуля HN169TD0, вбудованого резервного електронагрівача 9 кВт і провідного контролера з Wi‑Fi‑керуванням.
Орієнтир до 120 м² за питомих тепловтрат 100 Вт/м² — лише первинна оцінка. Остаточний вибір виконують за розрахунком тепловтрат, температурою подачі, бівалентною точкою та доступною електричною потужністю.
Що означає вибір цієї моделі
Версія 12,1 кВт має COP 5,00 у точці A7/W35 і особливо вигідна для низькотемпературної теплої підлоги. За підвищення температури води до 55 °C COP закономірно знижується до 3,12 — це важливо врахувати для радіаторних систем.

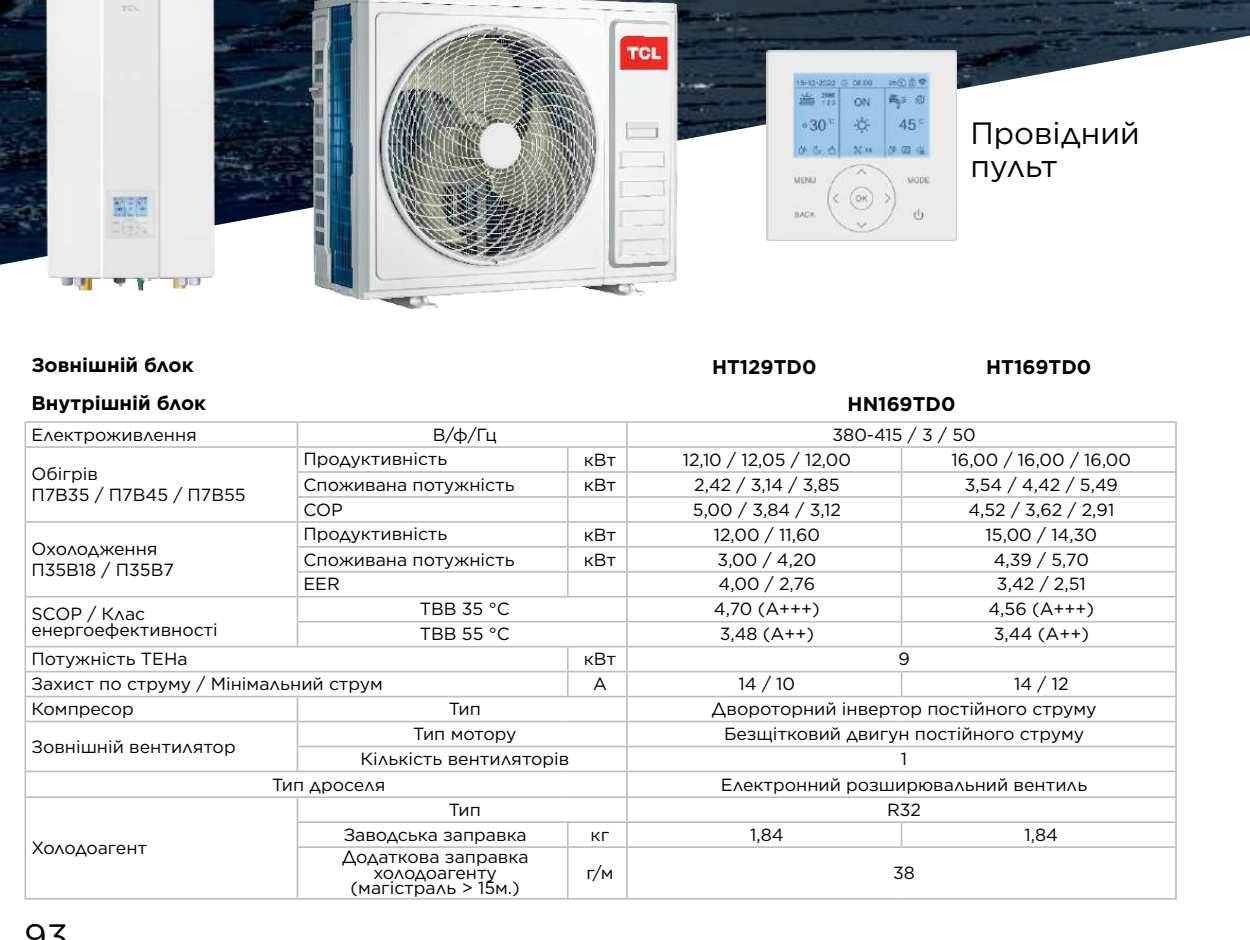

Дослідження продуктивності
Умови випробування
| A7/W35 | 12,1 кВт / 2,42 кВт / COP 5 |
| A7/W45 | 12,05 кВт / 3,14 кВт / COP 3,84 |
| A7/W55 | 12 кВт / 3,85 кВт / COP 3,12 |
| A35/W18 | 12 кВт / 3 кВт / EER 4 |
| A35/W7 | 11,6 кВт / 4,2 кВт / EER 2,76 |
Енергоефективність і робочі діапазони
- SCOP 4,7 і клас A+++ для води 35 °C; SCOP 3,48 і клас A++ для води 55 °C.
- Опалення за зовнішньої температури від −25 до +35 °C; охолодження від −5 до +43 °C; приготування ГВП від −25 до +43 °C.
- Температура води: опалення +25…+65 °C, охолодження +5…+20 °C, ГВП +20…+60 °C.
- R32, заводська заправка 1,84 кг; електронний розширювальний вентиль і безщітковий DC‑вентилятор.
Інженерна будова

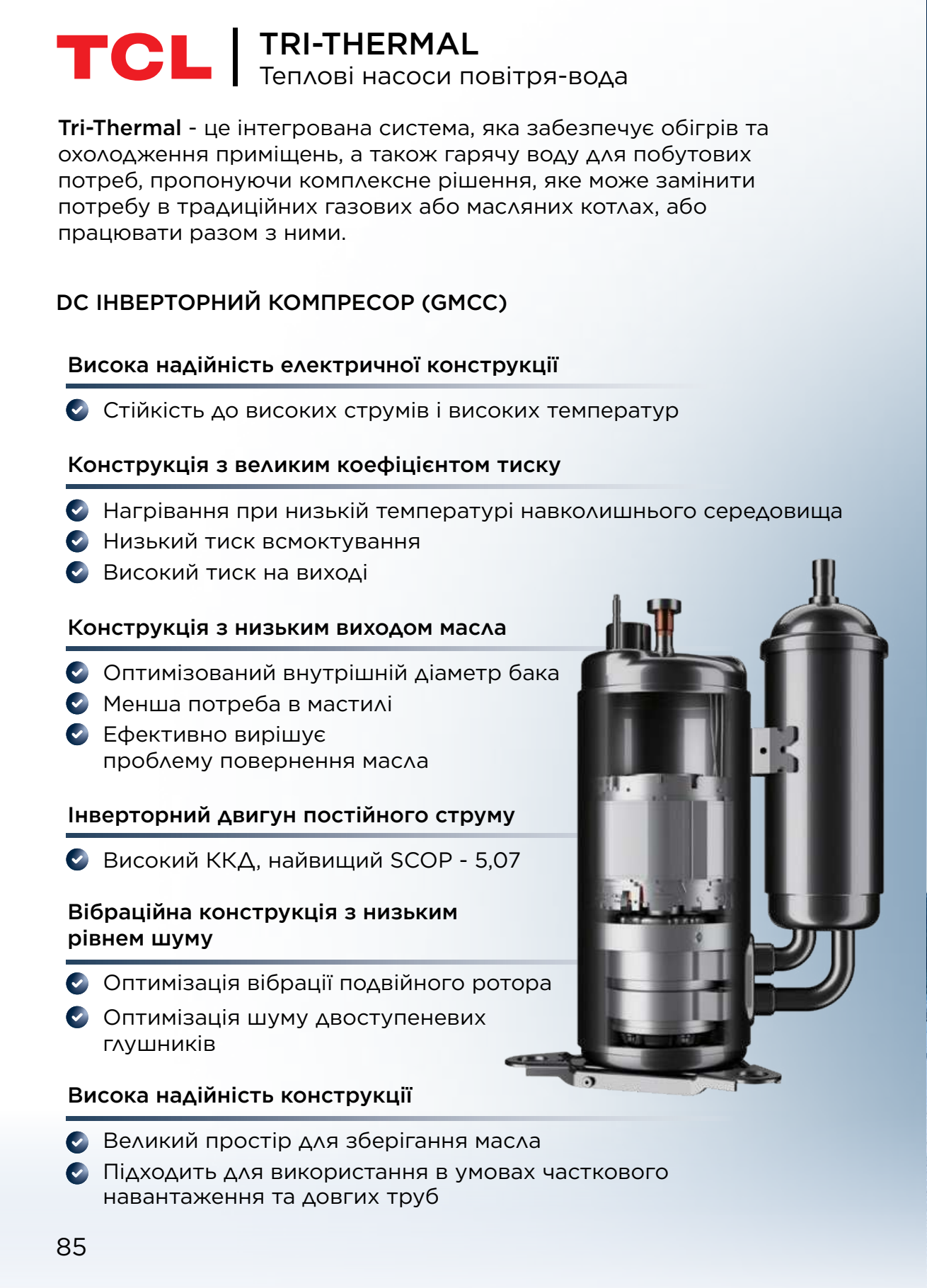

- Двороторний DC‑інверторний компресор плавно змінює продуктивність, зменшуючи пускові навантаження та кількість циклів увімкнення.
- Пластинчастий водяний теплообмінник компактніший за трубчастий; у каталозі TCL заявлено у 3–5 разів вищий коефіцієнт тепловіддачі за однакових умов.
- L‑подібний повітряний теплообмінник збільшує площу теплообміну; гідрофільне антикорозійне покриття полегшує відведення конденсату.
- Гідромодуль має насос із напором 9 м, розширювальний бак 8 л, запобіжний клапан 0,3 МПа та водяні підключення R1″.
ГВП, 3‑зонне та інтелектуальне керування

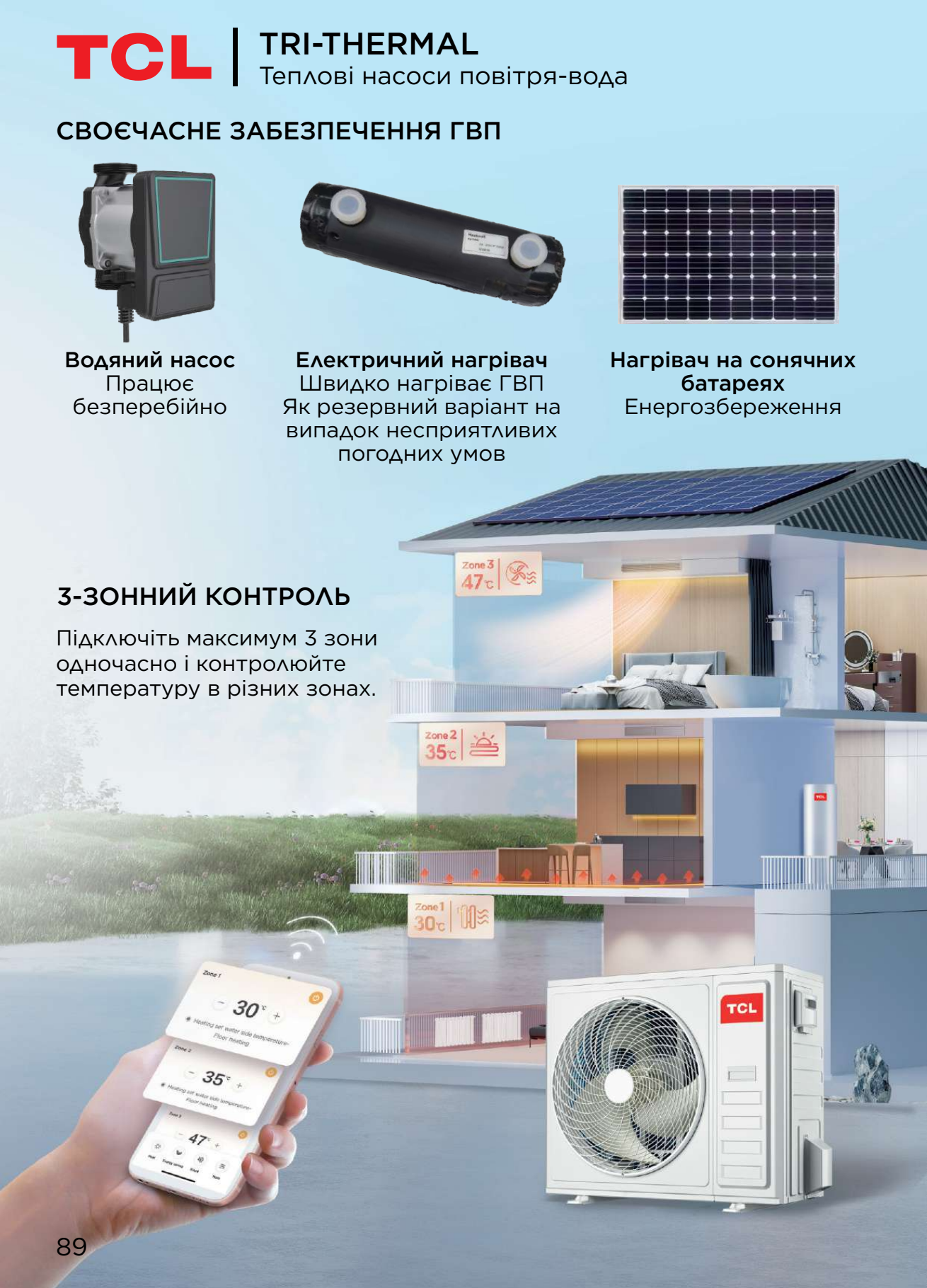

- Одночасне керування максимум трьома температурними зонами: тепла підлога, радіатори та фанкойли.
- Пріоритет ГВП, робота із зовнішнім бойлером непрямого нагріву, режим термічної дезінфекції приблизно до 70 °C із допоміжним нагрівом.

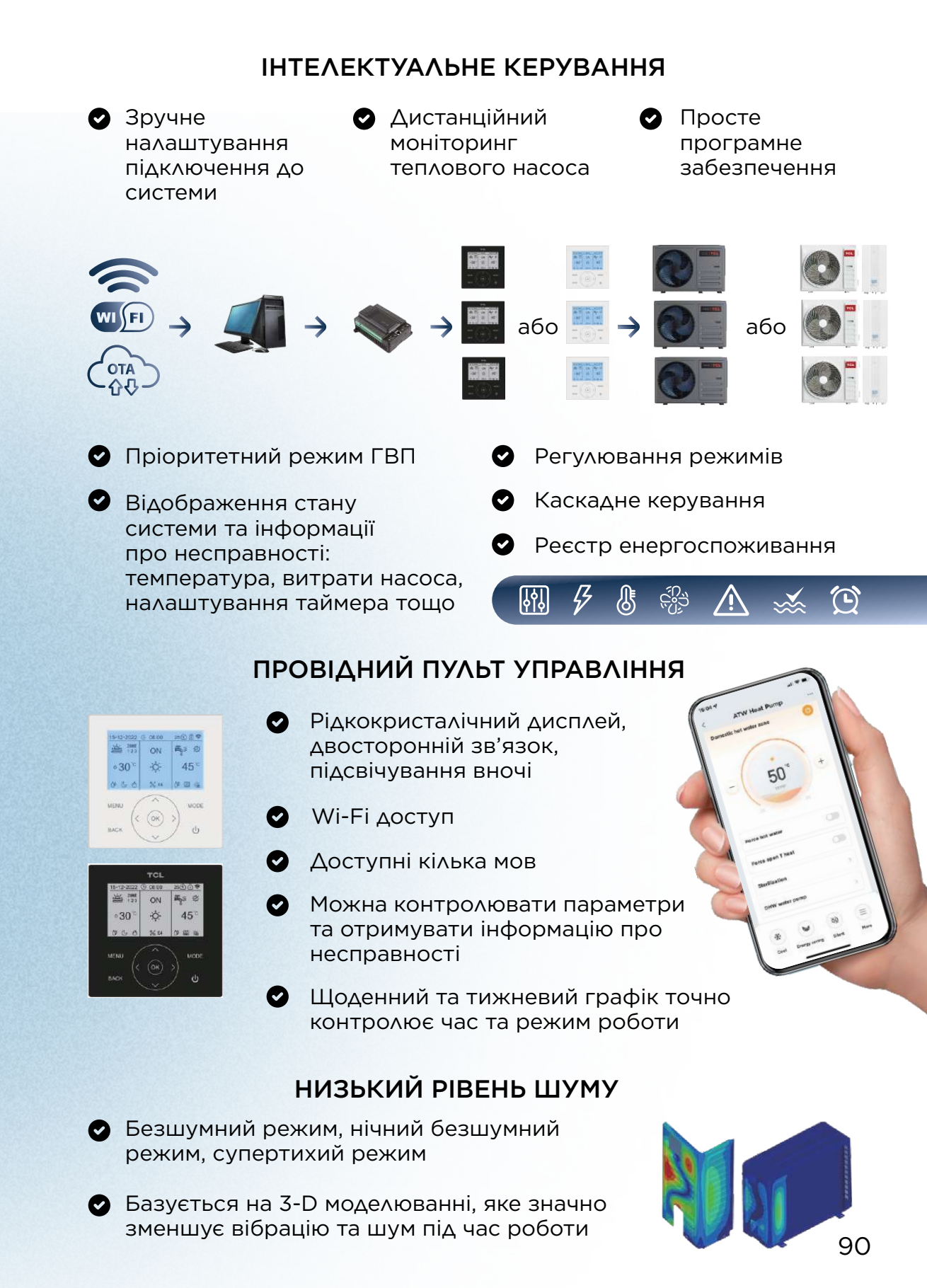

- Wi‑Fi, дистанційний моніторинг, щоденний/тижневий графік, реєстр енергоспоживання, діагностика та каскадне керування.
- Підтримка сонячного модуля та допоміжного джерела тепла дозволяє будувати гібридну систему.
Проєктування та монтаж

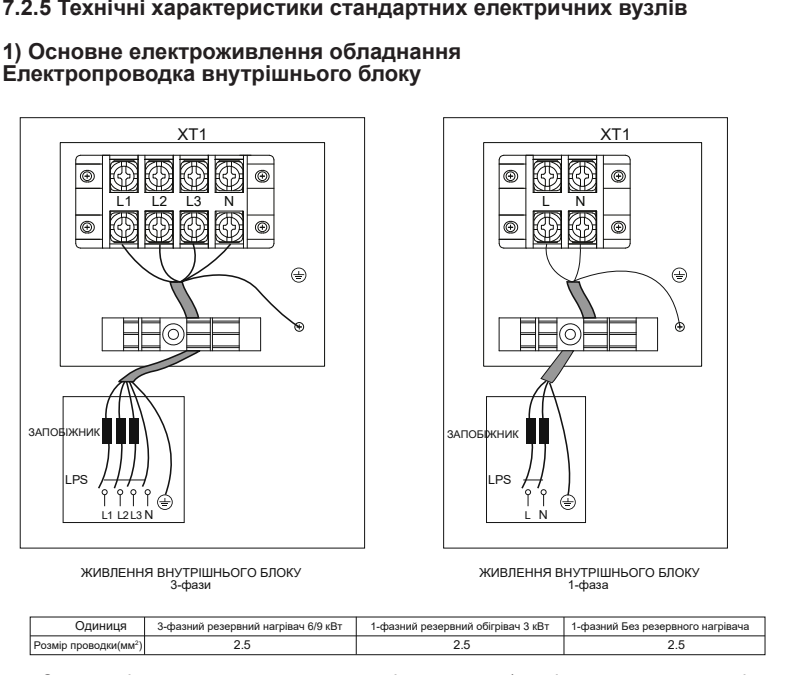

- Живлення 380–415 В, 3 фази, 50 Гц. Схема керування передбачає L1/L2/L3/N; захист, заземлення та ПЗВ 30 мА підбирає кваліфікований електрик за проєктом.
- Рідинна лінія 9,52 мм (3/8″), газова 15,9 мм (5/8″); допустима довжина 2–30 м, перепад висот до 20 м.
- Після 15 м траси додають 38 г R32 на кожний додатковий метр. Герметичність перевіряють сухим азотом, повітря видаляють вакуумним насосом.
- Для зовнішнього блока залишають монтажні зазори за схемою: зони забору повітря від 300 мм, сервісний бік від 600 мм, перед викидом повітря — від 2000 мм.
- Перед пуском водяний контур промивають, заповнюють і розповітрюють; гідравліку балансують під фактичні контури опалення й охолодження.
Вимоги R32 до приміщення
За довжини траси менше 15 м загальна заправка нижча за 1,84 кг і додаткових вимог до площі немає. За довжини 15 м і більше потрібно перевірити площу приміщення та вентиляційні отвори за таблицями інструкції. Для максимальної траси 30 м інструкція вказує мінімум 4,5 м²; якщо приміщення менше — потрібен постійно відкритий вентиляційний отвір 200 см². Остаточне рішення приймає проєктувальник відповідно до чинних норм.
Порівняння моделей серії
| HN169TD0 / HT129TD0 | 12,10 кВт; COP A7/W35 — 5,00; SCOP 35 °C — 4,70; шум зовнішнього блока — 53 дБ(А) |
| HN169TD0 / HT169TD0 | 16,00 кВт; COP A7/W35 — 4,52; SCOP 35 °C — 4,56; шум зовнішнього блока — 55 дБ(А) |
Комплектація
Зовнішній блок HT129TD0; внутрішній настінний гідромодуль HN169TD0; провідний контролер із Wi‑Fi; резервний електронагрівач 9 кВт; вбудовані циркуляційний насос, пластинчастий теплообмінник і розширювальний бак 8 л.
Практичні питання
Чи підійде для радіаторів?
Так, якщо тепловіддачі радіаторів достатньо за температури подачі до 65 °C. Чим нижча температура води, тим вищий сезонний COP.
Що потрібно для охолодження?
Фанкойли або коректно спроєктований контур холодної підлоги, відведення конденсату та контроль точки роси.
Чи входить бойлер ГВП?
Ні. Система підтримує зовнішній бойлер непрямого нагріву; його об’єм підбирають за піковою витратою гарячої води.
Відео TCL R32 Tri‑Thermal ATW Heat Pump
Наведені показники відповідають стандартним точкам випробувань. Фактичні потужність, COP/EER і споживання залежать від температури зовнішнього повітря, температури води, витрати теплоносія, гідравліки та циклів розморожування.
