Тепловий насос Mitsubishi Electric SUZ-SHWM40VAH/ERSD-YM9E

SUZ-SHWM40VAH/ERSD-YM9E — повна сумісна комбінація серії Mitsubishi Electric Ecodan Eco Inverter Hyper Heating: зовнішній блок SUZ-SHWM40VAH та внутрішній ERSD-YM9E. Система працює на опалення, активне охолодження та ГВП; максимальна температура води — 60 °C.

Конфігурація цієї моделі

Дослідження продуктивності

Табличні точки показують, як змінюється теплопродуктивність при зниженні зовнішньої температури або підвищенні температури води. Реальне споживання та COP залежать від конкретної робочої точки, витрати води, циклів розморожування й налаштувань.

Робочі межі й енергоефективність

• Опалення за температури джерела/повітря від -25 до +24 °C; вода до 60 °C.
• Холодоагент R32, заводська заправка 0,8 кг; GWP 675.
• Електроживлення 230 В, 1 фаза/фази, 50 Гц.
• Активне охолодження доступне лише за правильної гідравліки, теплоізоляції труб і контролю конденсації.

Гідравліка, ГВП та резервне нагрівання

• Для ГВП потрібен сумісний зовнішній бак непрямого нагріву та триходовий клапан.
• Резервний електронагрівач 9 кВт підтримує пікові навантаження та аварійний режим.
• Для стабільного розморожування потрібні гарантована витрата теплоносія, чистий фільтр, коректний об’єм води та захист від замерзання.
• Буферна ємність потрібна не завжди: її об’єм визначають за мінімальним водяним об’ємом, зонуванням і інерційністю системи.

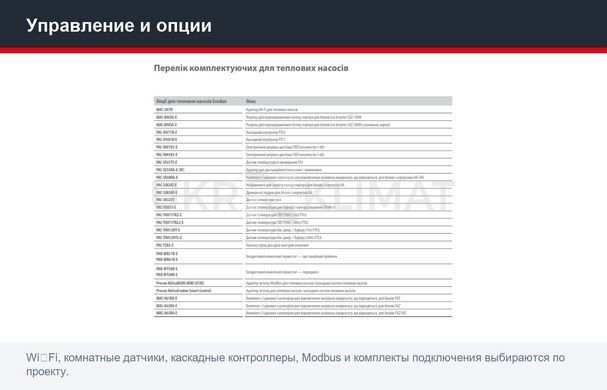

Керування та інтеграція

• FTC7: погодозалежна крива, керування зонами, ГВП, резервним нагріванням і сервісна діагностика.
• Wi‑Fi/MELCloud — Опция (MAC-587IF-E); Modbus RTU — Опция (MelcoBEMS MINI A1M).
• Каскадне керування — до 6 блоків за сумісної схеми та автоматики.

Правила підключення

• Зовнішній блок встановлюють на жорсткій основі з віброізоляцією, вільним повітрообміном і гарантованим відведенням талої води.
• Для спліт-систем дотримуються допустимих довжин і перепадів фреонової траси; для R290 — зон безпеки та вимог до водяного контуру.
• Гідравліку промивають, перевіряють витрату, тиск, розширювальний бак, запобіжний клапан, повітровідведення та якість теплоносія.
• Пусконалагодження включає налаштування кривої опалення, пріоритету ГВП, резервного нагрівача, антизамерзання й температурних обмежень.

Пов’язані моделі серії

Комплектація

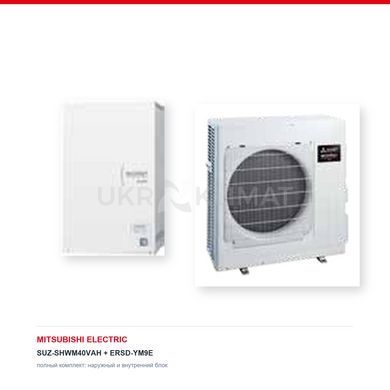

Зовнішній блок SUZ-SHWM40VAH; внутрішній блок ERSD-YM9E; резервний електронагрівач 9 кВт; вбудовані насос, теплообмінник, датчики й автоматика; зовнішній бак ГВП не входить

Офіційне відео Mitsubishi Electric

Фактичні характеристики залежать від температур, гідравліки, режиму розморожування та налаштувань; монтаж і пуск повинні виконувати кваліфіковані фахівці.
