Вентиляційна решітка закриває вентканал або кінець повітроводу, розподіляє потік і захищає систему від сміття, комах та опадів. Від її типу й розміру залежать шум, протяги та те, скільки повітря реально пройде крізь канал. У каталозі Укрклімат близько 480 позицій: решітки для стін, стель, дверей і фасадів, стельові дифузори, анемостати й зовнішні ковпаки Vents, Blauberg, Systemair та Maico — пластикові, сталеві, алюмінієві та з нержавіючої сталі.
Види решіток і де їх ставлять
| Вид | Де ставлять | Особливості |
|---|---|---|
| Внутрішні решітки | Стіни та стелі, вентканали кухні й санвузла | Пластик або метал, круглі та прямокутні, із сіткою від комах |
| Регульовані решітки | Повітроводи та стіни в офісах, магазинах, залах | Поворотні жалюзі в один чи два ряди задають напрямок і витрату |

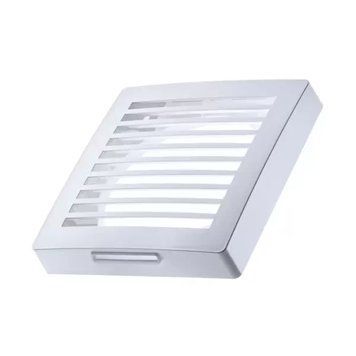

| Зовнішні решітки | Фасад, цоколь, вихід каналу на вулицю | Похилі жалюзі відводять дощ, сітка захищає від птахів і комах |
| Дверні та переточні | Двері санвузла, кухні, котельні, гардеробної | Пропускають повітря між приміщеннями й не проглядаються наскрізь |
| Стельові дифузори | Підвісні стелі офісів, магазинів, будинків | Роздають повітря віялом без протягу; є розміри під комірку 600×600 мм |

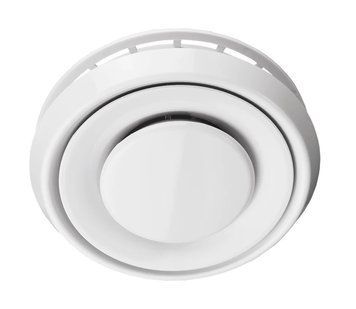

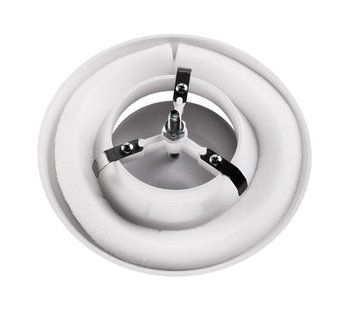

| Анемостати | Кінці ліній припливно-витяжної вентиляції в житлі | Круглі, діаметром 80–200 мм; витрату налаштовують обертанням диска |
| Ковпаки | Виведення каналу крізь зовнішню стіну | Закривають торець труби від опадів, бувають із сіткою |
Як підібрати розмір
Решітку обирають за витратою повітря. Що вона менша, то вища швидкість у її живому перерізі й то гучніший шум. У житлових кімнатах швидкість тримають до 2–3 м/с. Потрібний живий переріз рахують так: витрату (м³/год) ділять на 3600 і на швидкість (м/с).
| Витрата повітря | Живий переріз за 2 м/с | Орієнтовний розмір |
|---|---|---|
| 50 м³/год | ≈ 70 см² | 100×150 мм або кругла 100–125 мм |
| 100 м³/год | ≈ 140 см² | 150×200 мм або кругла 150 мм |
| 200 м³/год | ≈ 280 см² | 200×250 мм або кругла 200 мм |
| 400 м³/год | ≈ 560 см² | 300×300 мм |
Розміри в таблиці наведені для решіток, у яких живий переріз становить близько 60 % габариту. У моделей із сіткою чи щільними жалюзі він менший — беріть наступний типорозмір.
Матеріал і додаткові функції
- Пластик не іржавіє й легко миється — для санвузлів, кухонь і житлових кімнат.
- Сталь із порошковим покриттям та алюміній — для офісів, магазинів і припливних ліній великого перерізу.
- Нержавіюча сталь — для фасадів, вологих та агресивних середовищ.
- Зворотний клапан перекриває канал, коли вентилятор вимкнено, і не пускає запахи із шахти.
- Регулятор витрати допомагає збалансувати систему: рівномірно розподілити повітря між кімнатами.
- Фланець дає змогу надіти решітку просто на круглий повітровід.
Решітки у складі системи
Анемостати й дифузори під'єднують до магістралі гнучкими або напівжорсткими каналами — їх, а також з'єднувачі та перехідники шукайте в розділі «Повітроводи та монтажні елементи». У житлі ними закінчують лінії припливно-витяжної установки: припливні ставлять у спальнях і вітальні, витяжні — на кухні та в санвузлах. Зовнішня решітка або ковпак потрібні на виході канального вентилятора, настінного рекуператора та припливного клапана.
Часті запитання
Чим дифузор відрізняється від решітки?
Решітка спрямовує потік в один бік, дифузор розсіює його вздовж стелі в кілька боків. Тому під дифузором немає протягу навіть за великої витрати.
Чим анемостат відрізняється від дифузора?
Анемостат — невеликий круглий клапан із регулювальним диском для витрат житлових кімнат. Дифузори більші й розраховані на офіси та зали.
Яку решітку ставити на фасад?
Зовнішню металеву з похилими жалюзі та сіткою. Розмір беруть не менший за переріз каналу, щоб не створювати зайвий опір.
Чи потрібна решітка у дверях санвузла?
Так, якщо під дверима немає зазору 10–15 мм. Без перетоку витяжці нізвідки брати повітря, і вона працює впівсили.
Чому решітка свистить?
Вона замала для своєї витрати: швидкість повітря надто висока. Допомагає решітка більшого розміру або зниження швидкості вентилятора.
